Електродинаміка – Електричний струм у різних середовищах

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Електричний струм у вакуумі.

Завдання скеровано на перевірку знання і розуміння термоелектронної емісії.

Випромінювання електронів із поверхні металів називають електронною емісією. З огляду на те, як була передана електронам необхідна енергія, розрізняють кілька видів емісій. Щоб створити електричний струм у вакуумі, найчастіше використовують термоелектронну емісію.

Термоелектронна емісія ‒ випромінювання електронів нагрітими тілами.

Отже, правильним є варіант відповіді випромінювання електронів катодом під час його нагрівання.

Відповідь: B.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Електричний струм у розчинах і розплавах електролітів. Закони електролізу.

Завдання скеровано на перевірку знання, розуміння і вміння застосовувати закони Фарадея для електролізу.

Відповідно до першого закону Фарадея для електролізу маса \(m\) речовини, яка виділяється на електроді під час електролізу, прямо пропорційна силі струму \(I\) та часу \(t\) його проходження крізь електроліт: $$ m=kIt, $$ де \(k\) ‒ коефіцієнт пропорційності, який називають електрохімічним еквівалентом.

Запишімо формули для визначення маси речовини до змін і після: \begin{gather*} m_1=kI_1t_1,\\[7pt] m_2=kI_2t_2. \end{gather*}

За умовою силу струму збільшили втричі: $$ I_2=3I_1, $$ а час електролізу зменшили вшестеро: $$ t_2=\frac 16t_1. $$

Отже,

Тобто маса речовини, що виділиться після змін на електроді, зменшиться вдвічі.

Відповідь: Г.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Залежність опору металів від температури. Залежність опору напівпровідників від температури.

Завдання скеровано на перевірку розуміння фізичної природи електричного струму в різних середовищах, а також залежності сили струму від температури.

Згідно з класичною електронною теорією модель внутрішньої будови металу – це утворені позитивно зарядженими йонами кристалічні ґратки, які перебувають у «газі» вільних електронів. Якщо в металевому провіднику створити електричне поле, то на хаотичний рух електронів накладеться дрейф електронів у напрямку сили, що діє на електрони з боку електричного поля. Цей дрейф електронів і є електричним струмом у металах. Якщо підвищувати температуру металевого провідника, то йони у вузлах кристалічної ґратки коливатимуться з більшою амплітудою, хаотичність руху електронів збільшиться, тож вони частіше зіштовхуватимуться з йонами. Відповідно опір (питомий опір) збільшуватиметься (див. графік), а сила струму зменшуватиметься за законом Ома для ділянки кола: $$ I=\frac UR, $$ де \(I\sim \frac 1R\) ‒ сила струму \(I,\) що обернено пропорційна до електричного опору \(R.\)

Якщо ж стержень з металу охолодити, то навпаки, його опір (питомий опір) зменшиться. Цю пряму залежність також можна бачити з формули залежності опору \(R\) металів від температури \(t:\) \begin{gather*} R=R_0(1+\mathbf{\alpha}t),\\[7pt] R\sim t, \end{gather*} де \(R_0\) ‒ опір провідника за температури \(0\ ^\circ\mathrm{C};\) \(\mathbf{\alpha}\) ‒ температурний коефіцієнт електричного опору.

Напівпровідники, як це випливає з їхньої назви, за своєю провідністю посідають проміжне місце між провідниками й діелектриками. Серед валентних електронів обов’язково є електрони, кінетична енергія яких достатня, щоб покинути зв’язки й стати вільними. Якщо напівпровідниковий кристал помістити в електричне поле, то вільні електрони рухатимуться до позитивного полюса джерела струму, тому в напівпровіднику виникне електричний струм. Якщо напівпровідник нагріти або опромінити світлом, кількість вільних електронів і дірок збільшиться, відповідно збільшиться і провідність напівпровідника. На відміну від металевих провідників питомий опір напівпровідників зазвичай зменшується з підвищенням температури (див. графік), відповідно, сила струму збільшується.

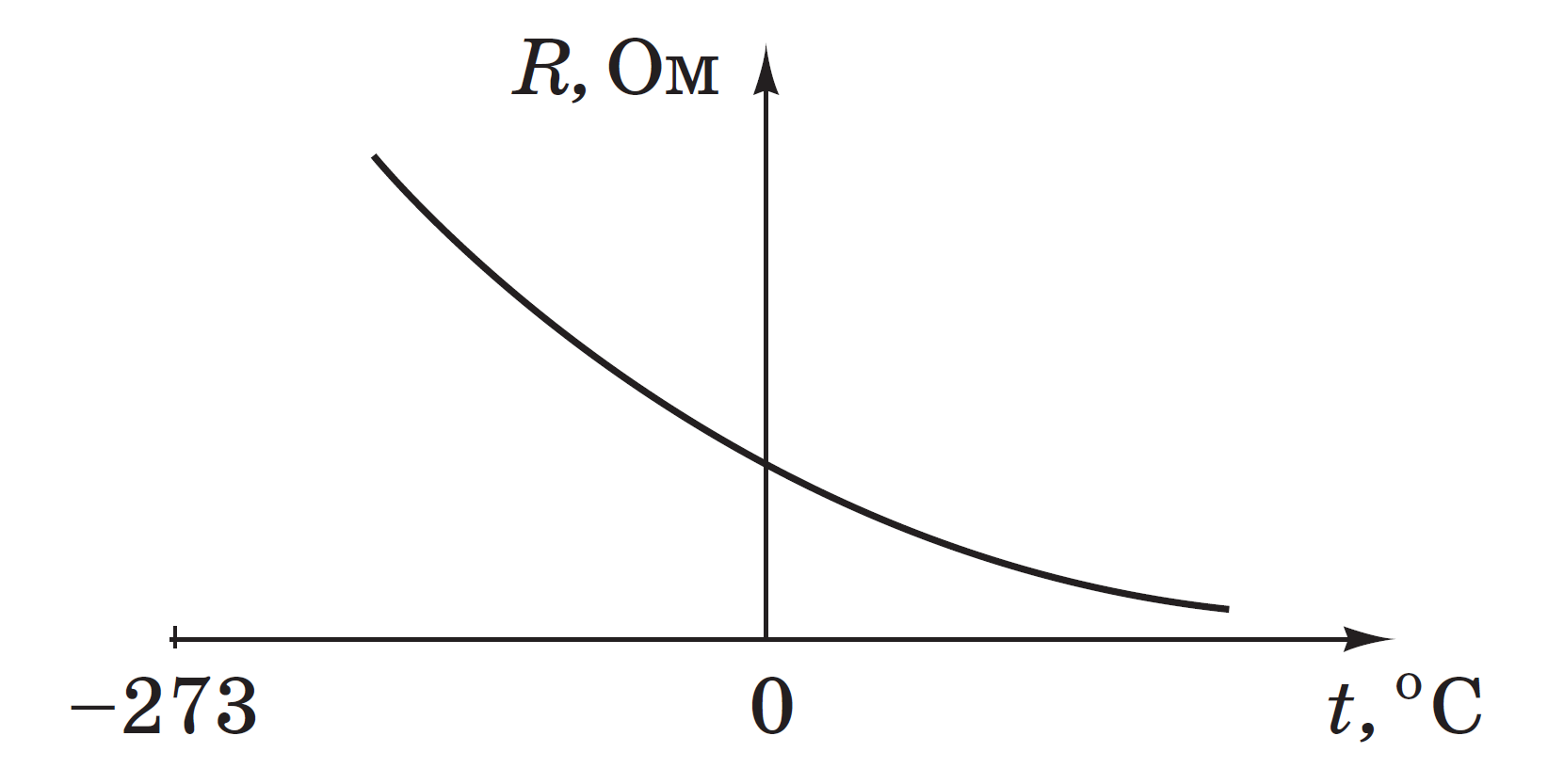

Якщо ж стержень із напівпровідника охолодити, то навпаки, його опір (питомий опір) збільшиться.

Відповідь: B.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Магнітне поле, електромагнітна індукція.

Завдання скеровано на перевірку вміння застосовувати теоретичні знання з електродинаміки для пояснення принципу дії відповідних технічних пристроїв.

1. Лампа розжарювання є прикладом прояву теплової дії струму (Д): унаслідок проходження електричного струму спіраль лампи дуже сильно нагрівається. Узагалі робота всіх електричних нагрівачів ґрунтується на тепловій дії струму: у таких пристроях енергія електричного струму перетворюється на внутрішню енергію нагрівача.

2. В основі принципу дії генератора змінного струму лежить явище електромагнітної індукції (В). Це явище полягає в тому, що внаслідок зміни магнітного потоку, який пронизує провідник, у провіднику виникає електричний струм. У генераторі змінного струму обертається котушка (ротор) у магнітному полі. Завдяки цьому відбувається зміна магнітного потоку, що пронизує котушку, і, як наслідок, виникає змінна електрорушійна сила (ЕРС) і змінний струм. Виникнення електрорушійної сили в провідному контурі, магнітний потік через який змінюється, ‒ це наслідок електромагнітної індукції, практично важливий для генерації електричного струму.

3. Посудину з високою стійкістю до впливів кислот, лугів і розчинників, у якій відбувається електроліз, називають електролітичною ванною (електролізером). Проходження електричного струму крізь розчин або розплав електроліту зумовлює хімічні реакції на поверхні поділу електрод ‒ розчин (розплав електроліту). Отже, хімічна дія струму (Г) проявляється під час його проходження крізь розчин електроліту, який міститься в електролітичній ванні.

4. Принцип дії компаса заснований на взаємодії магнітного поля постійних магнітів (А) компаса з горизонтальною складовою магнітного поля Землі. Обертова магнітна стрілка вільно повертається навколо осі, розташовуючись уздовж силових ліній магнітного поля. Тож стрілка завжди вказує одним кінцем у напрямку ліній магнітної індукції, що йдуть до Південного магнітного полюса (Північного географічного полюса).

Відповідь: 1Д, 2В, 3Г, 4А.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах.

Завдання скеровано на перевірку розуміння фізичної природи електричного струму в різних середовищах, а також залежності сили струму від температури.

Електроліти ‒ тверді або рідкі речовини, які мають йонну провідність. Якщо в розчин або розплав помістити електроди, приєднані до різнойменних полюсів джерела струму, то, подібно до вільних електронів у металах, йони дрейфуватимуть у певному напрямку: позитивні йони (катіони) ‒ до негативного електрода (катода); негативні йони (аніони) ‒ до позитивного електрода (анода). Тобто в розчині виникне електричний струм. З підвищенням температури кількість йонів в електроліті значно збільшується, тому попри збільшення кількості ефективних зіткнень опір електроліту зменшується (див. графік), відповідно сила струму збільшується.

Напівпровідники, як це випливає з їхньої назви, за своєю провідністю посідають проміжне місце між провідниками й діелектриками. Серед валентних електронів обов’язково є електрони, кінетична енергія яких достатня, щоб покинути зв’язки й стати вільними. Якщо напівпровідниковий кристал помістити в електричне поле, то вільні електрони рухатимуться до позитивного полюса джерела струму, тому в напівпровіднику виникне електричний струм. Якщо напівпровідник нагріти або опромінити світлом, кількість вільних електронів і дірок збільшиться, відповідно збільшиться і провідність напівпровідника. На відміну від металевих провідників питомий опір напівпровідників зазвичай зменшується з підвищенням температури (див. графік), а отже, сила струму збільшується.

Згідно з класичною електронною теорією модель внутрішньої будови металу – це утворена позитивно зарядженими йонами кристалічна ґратка, яка перебуває в «газі» вільних електронів. Якщо в металевому провіднику створити електричне поле, то на хаотичний рух електронів накладеться дрейф електронів у напрямку сили, що діє на електрони з боку електричного поля. Цей дрейф електронів і є електричним струмом у металах. Якщо підвищувати температуру металевого провідника, то йони у вузлах кристалічної ґратки коливатимуться з більшою амплітудою, хаотичність руху електронів збільшиться, тож вони частіше зіштовхуватимуться з йонами. Відповідно опір (питомий опір) збільшуватиметься (див. графік), а сила струму зменшуватиметься за законом Ома для ділянки кола: $$ I=\frac UR, $$ де \(I\sim \frac 1R\) ‒ сила струму \(I,\) що обернено пропорційна до електричного опору \(R.\)

У природних умовах гази складаються з нейтральних атомів і молекул, тому вони є діелектриками. Для створення вільних електричних зарядів гази піддають зовнішнім впливам (впливу зовнішнього йонізатора). Під впливом йонізатора (нагрівання або опромінення) нейтральні молекули діляться на позитивний йон і вільний електрон (див. рисунок). Далі електрон може об’єднатися з нейтральною молекулою, утворюючи тим самим негативний йон.

Описані вище процеси називають йонізацією газу.

За наявності електричного поля йони й електрони рухаються впорядковано, утворюючи електричний струм.

Отже, у газах електричний струм зумовлений спрямованим рухом позитивних і негативних йонів і вільних електронів.

Під час збільшення температури концентрація носіїв струму в газах зростає, що приводить до зменшення опору (див. рисунок). Відповідно сила струму зростатиме.

Єдине з наведених середовище, у якому підвищення температури спричиняє зменшення сили струму, ‒ метал.

Відповідь: B.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Залежність опору металів від температури.

Завдання скеровано на перевірку знання і розуміння температурного коефіцієнта електричного опору й уміння застосовувати його у відповідних випадках.

Потужність електричного струму ‒ фізична величина, що характеризує швидкість виконання струмом роботи й дорівнює відношенню роботи струму до часу, за який цю роботу виконано: $$ P=\frac At, $$ де \(P\) ‒ потужність електричного струму; \(A\) ‒ робота струму за час \(t.\)

Оскільки \begin{gather*} A=UIt\\[6pt] \text{то}\ P=\frac At=\frac{UIt}{t}=UI. \end{gather*}

З умови відома напруга на джерелі струму й опір вольфрамового дроту, який залежить від температури. Скориставшись законом Ома для ділянки кола, маємо формулу для визначення потужності відповідно до даних умови:

Температурний коефіцієнт електричного опору ‒ це фізична величина, яка характеризує залежність опору (питомого опору) речовини від температури: \begin{gather*} R=R_0(1+\mathbf{\alpha}t), \end{gather*} де \(R_0\) ‒ опір провідника за температури \(0\ ^\circ\mathrm{C};\) \(R\) ‒ опір провідника за температури \(t;\) \(\mathbf{\alpha}\) ‒ температурний коефіцієнт електричного опору. Температура \(t\) у формулі ‒ це фактично різниця температур \(\Delta t=t-0\ ^\circ\mathrm{C}=t.\) А зміна температури за шкалою Цельсія дорівнює зміні температури за шкалою Кельвіна: $$ \Delta t=\Delta T, $$ тобто ціна поділки шкали Кельвіна дорівнює ціні поділки шкали Цельсія: $$ 1\ ^\circ\mathrm{C}=1\ \text{К}. $$

Отже, цей вираз для опору, який визначає залежність опору від температури, підставімо у формулу для обчислення потужності:

Відповідь: 1,25.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Власна та домішкова електропровідність напівпровідників.

Завдання скеровано на перевірку знання й розуміння провідності напівпровідників залежно від певної домішки.

Якщо до чистого напівпровідника додати невелику кількість певної домішки, то механізм його провідності зміниться.

Напівпровідники з переважно електронною провідністю називають напівпровідниками \(n\)-типу (від латин. negativus ‒ негативний).

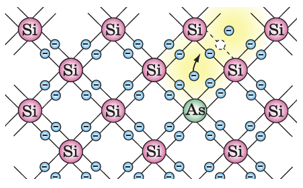

Розгляньмо приклад. Додамо в кристал силіцію домішку п’ятивалентного елемента, наприклад, Арсену. Частина атомів Силіцію буде заміщена атомами Арсену. Чотиривалентні електрони атома Арсену утворять парні електронні зв’язки із сусідніми атомами Силіцію; п’ятому валентному електрону зв’язку не вистачить, тому він легко може стати вільним. Унаслідок цього майже кожен атом домішки дасть вільний електрон.

Домішки, атоми яких відносно легко віддають електрони, називають донорними домішками (від латин. donare ‒ дарувати, жертвувати).

Отже, у разі введення в чистий напівпровідник домішки з більшою валентністю (донорної домішки) вільних електронів стає в багато разів більше, ніж дірок. Напівпровідники з переважно електронною провідністю називають напівпровідниками \(n\)-типу.

Відповідь: A.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Електричний струм у вакуумі.

Завдання скеровано на перевірку знання й розуміння процесу випромінювання електронів із поверхні металів.

Електронною емісією називають процес випромінювання електронів із поверхні металів.

Залежно від того, як було передано електронам необхідну енергію, розрізняють кілька видів емісії: термоелектронну, фотоелектронну, автоелектронну, вторинну електронну, йонно-електронну і вибухову.

Щоб створити електричний струм у вакуумі, найчастіше використовують термоелектронну емісію ‒ випромінювання електронів нагрітими тілами.

Під час такого випромінювання «поведінка» електронів дуже нагадує «поведінку» молекул біля поверхні рідини, а електронна хмара асоціюється з насиченою парою біля поверхні рідини.

У нагрітому металі величезна кількість швидких електронів, які безперервно з нього вилітають. Саме тому біля поверхні металу утворюється хмара вільних електронів ‒ електронна хмара, що має негативний заряд, а сама поверхня металу набуває позитивного заряду (див. рисунок).

Під впливом електричного поля, створеного електронною хмарою та поверхнею металу, деякі електрони повертаються в метал. У стані рівноваги кількість електронів, що залишили метал, дорівнює кількості електронів, що повернулися в нього. Що вища температура металу, то більша густина електронної хмари.

Отже, під час термоелектронної емісії електрони набувають кінетичної енергії внаслідок нагрівання тіла.

Відповідь: Г.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Електричний струм у напівпровідниках.

Завдання скеровано на перевірку знання і розуміння протікання електричного струму в напівпровідниках.

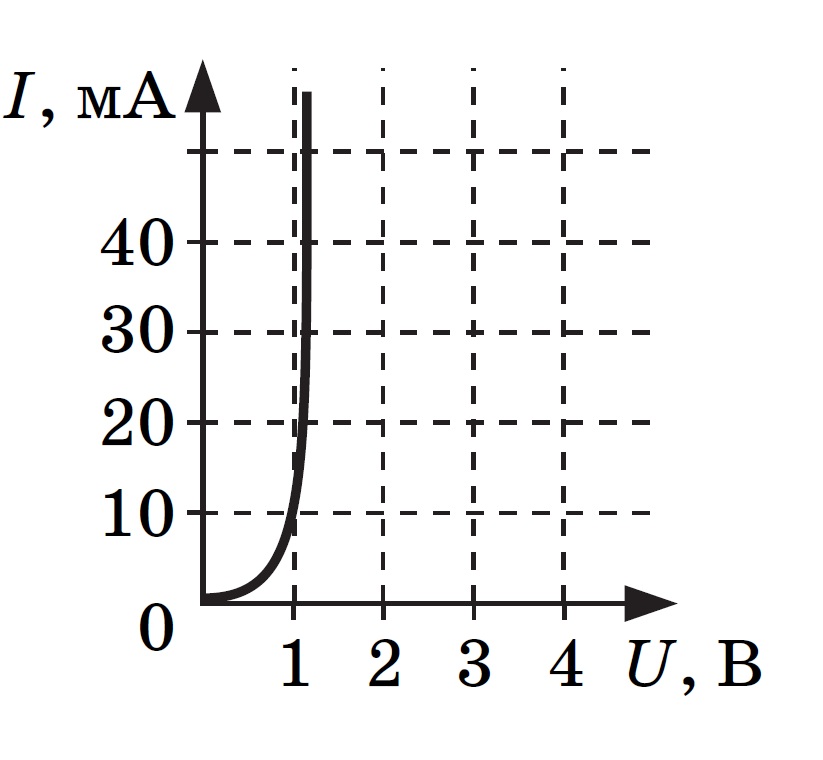

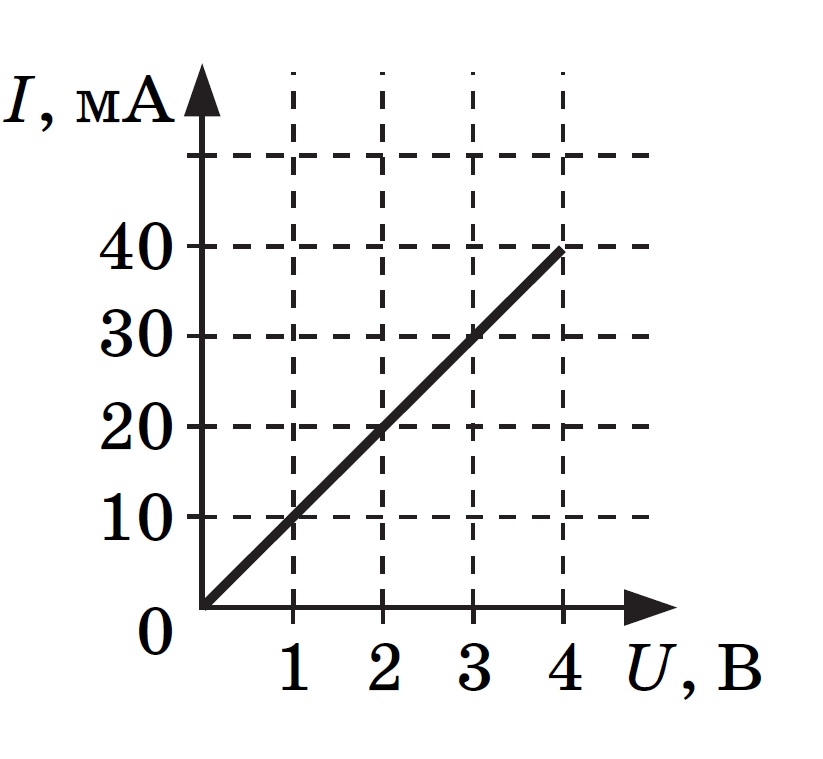

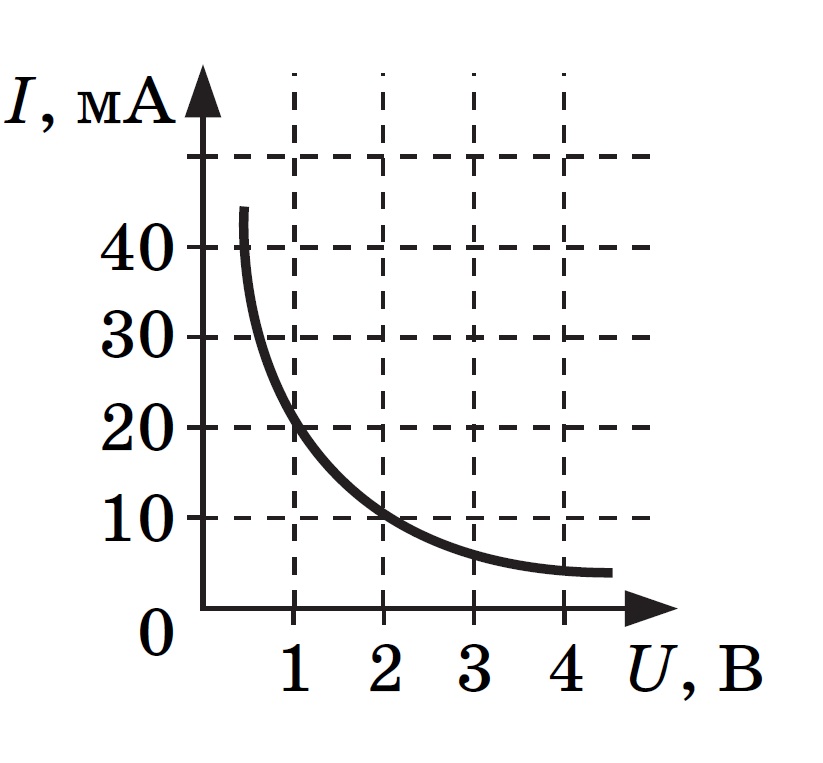

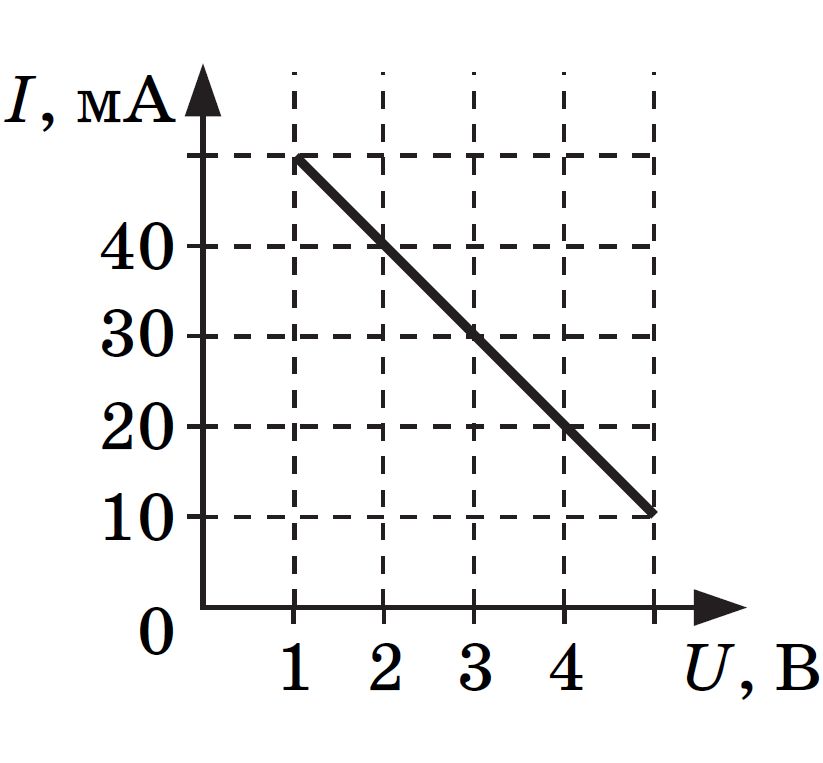

Розгляньмо пряме підключення кристала зі сформованим у ньому \(p\text{-}n\text{-переходом}\) до джерела струму так, щоб \(p\text{-ділянка}\) була з’єднана з позитивним полюсом джерела, а \(n\text{-ділянка}\) − з негативним.

Електрони почнуть рух до позитивного полюса джерела струму, а дірки − до негативного. Запірний шар поповниться вільними електронами й дірками, тому його опір зменшиться. Оскільки через місце контакту рухаються основні носії струму (електрони з \(n\text{-ділянки}\), дірки з \(p\text{-ділянки}\)), яких багато, то в колі існує помітний електричний струм.

Отже, з усіх залежностей сили струму від напруги, зображених на рисунках у варіантах відповіді, вольт-амперній характеристиці напівпровідникового діода, підключеного в прямому напрямку, відповідає лише графік А.

Відповідь: A.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах.

Завдання скеровано на перевірку знання різних середовищ і вільних носіїв електричного заряду в них.

Метал: вільними носіями електричного заряду в ньому є вільні електрони.

Розчин електроліту: провідність такого розчину йонна, тобто носіями електричного заряду в ньому є лише позитивні і негативні йони.

Напівпровідник: його електричні властивості істотно залежать від домішок, тому основними носіями заряду в ньому можуть бути і умовні частинки, що мають позитивний заряд – «дірки», і електрони.

Плазма: носіями електричного заряду є і вільні електрони, і переважно позитивні йони.

Відповідь: 1В, 2Д, 3А, 4Б.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Електричний струм у напівпровідниках.

Завдання скеровано на перевірку знання і розуміння ввімкнення напівпровідникового діода в електричне коло.

Пряме включення: підключімо кристал зі сформованим у ньому \(p\text{-}n\textbf{-переходом}\) до джерела струму так, щоб \(p\text{-ділянка}\) була з’єднана з позитивним полюсом джерела, а \(n\text{-ділянка}\) ‒ з негативним.

Електрони почнуть рух до позитивного полюса джерела струму, а дірки − до негативного. Запірний шар поповниться вільними електронами й дірками, тому його опір зменшиться. Оскільки через місце контакту рухаються основні носії струму (електрони з \(n\text{-ділянки}\), дірки з \(p\text{-ділянки}\)), яких багато, то в колі існує помітний електричний струм.

У варіантах відповіді А і Г неправильно позначено ділянку \(n\text{-типу}.\) А у варіанті відповіді Б зображене зворотне підключення ‒ коли електрони почнуть рух до позитивного полюса джерела струму, дірки ‒ до негативного. Запірний шар розшириться, його опір збільшиться. Через місце контакту рухаються тільки неосновні носії струму (вільні електрони з \(p\text{-ділянки},\) дірки з \(n\text{-ділянки}\)), яких дуже мало, тому сила зворотного струму незрівнянно менша від прямого.

Отже, правильна відповідь ‒ варіант В.

Відповідь: B.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Залежність опору металів від температури.

Завдання скеровано на перевірку знання і розуміння електричного опору в металевих провідниках і їхньої залежності від температури.

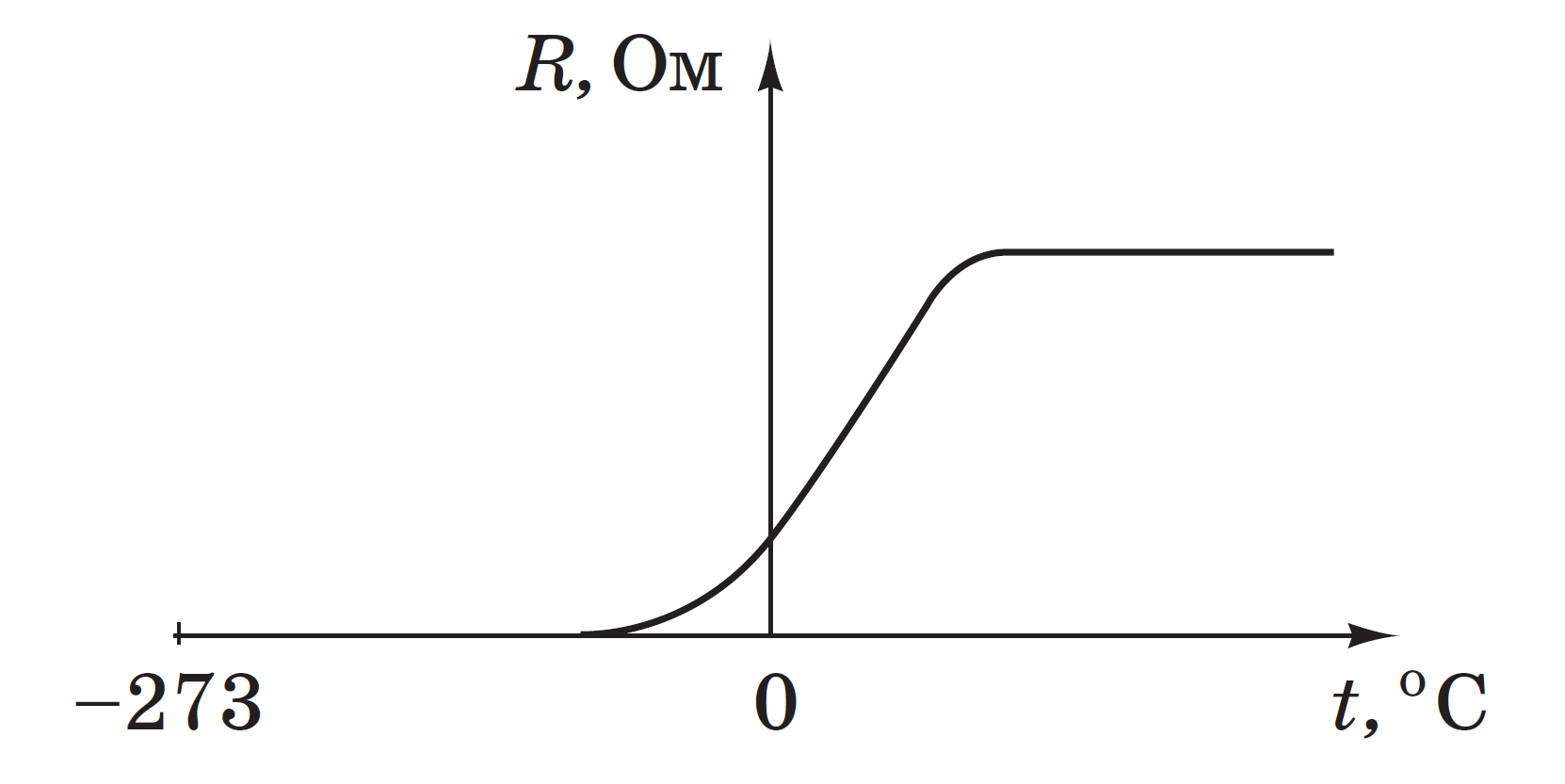

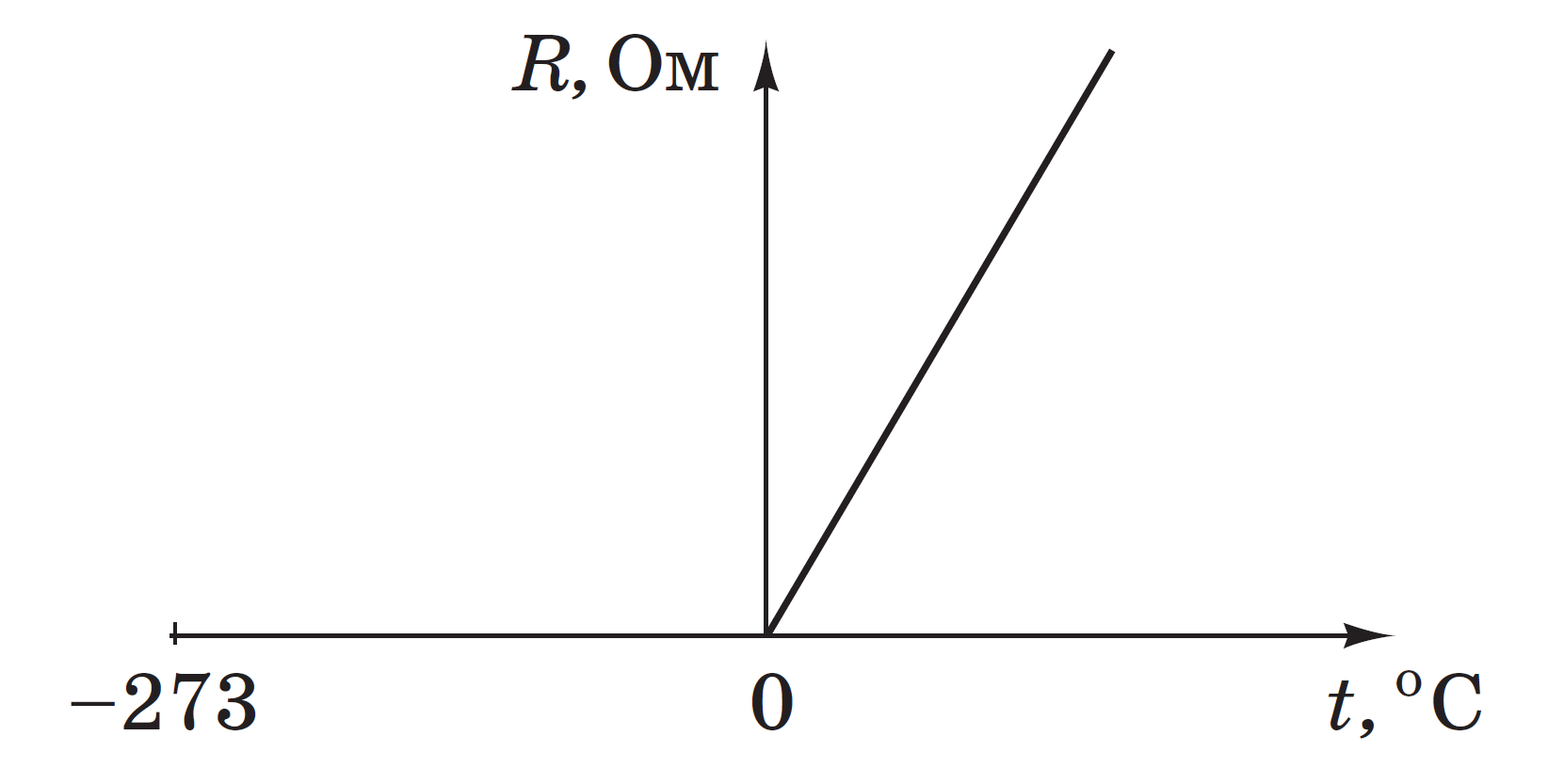

Опір металевого провідника залежить не тільки від його геометричних розмірів і речовини, з якої він виготовлений, а й від температури: якщо температура \(t\) металу є не надто низькою і не надто високою, опір металевого провідника залежить від температури майже лінійно (графік А є неправильним ‒ залежність очевидно нелінійна): $$ R=R_0(1+\mathbf{\alpha}t), $$ де \(R_0\) ‒ електричний опір провідника за температури \(0\ ^\circ\mathrm{C};\) \(R\) ‒ опір провідника за температури \(t;\) \(\mathbf{\alpha}\) ‒ температурний коефіцієнт електричного опору.

Як видно з формули, із підвищенням температури опір металу збільшується, і навпаки, зі зниженням температури опір металу зменшується. Отже, графік Г неправильний ‒ він відображає зменшення опору зі зростанням температури.

Розкриймо у формулі дужки: $$ R=R_0+R_0\mathbf{\alpha}t. $$

Отже, за температури \(0\ ^\circ\mathrm{C}\) опір не дорівнює нулю, а має певне значення ‒ \(R_0.\) Тому графік Б ‒ неправильний.

Якщо температура металу знижується, наближаючись до абсолютного нуля \((0\ \text{К},\ –273\ ^\circ\mathrm{С}),\) або збільшується, наближаючись до температури плавлення, то залежність \(R(t)\) вже не буде лінійною (графік В).

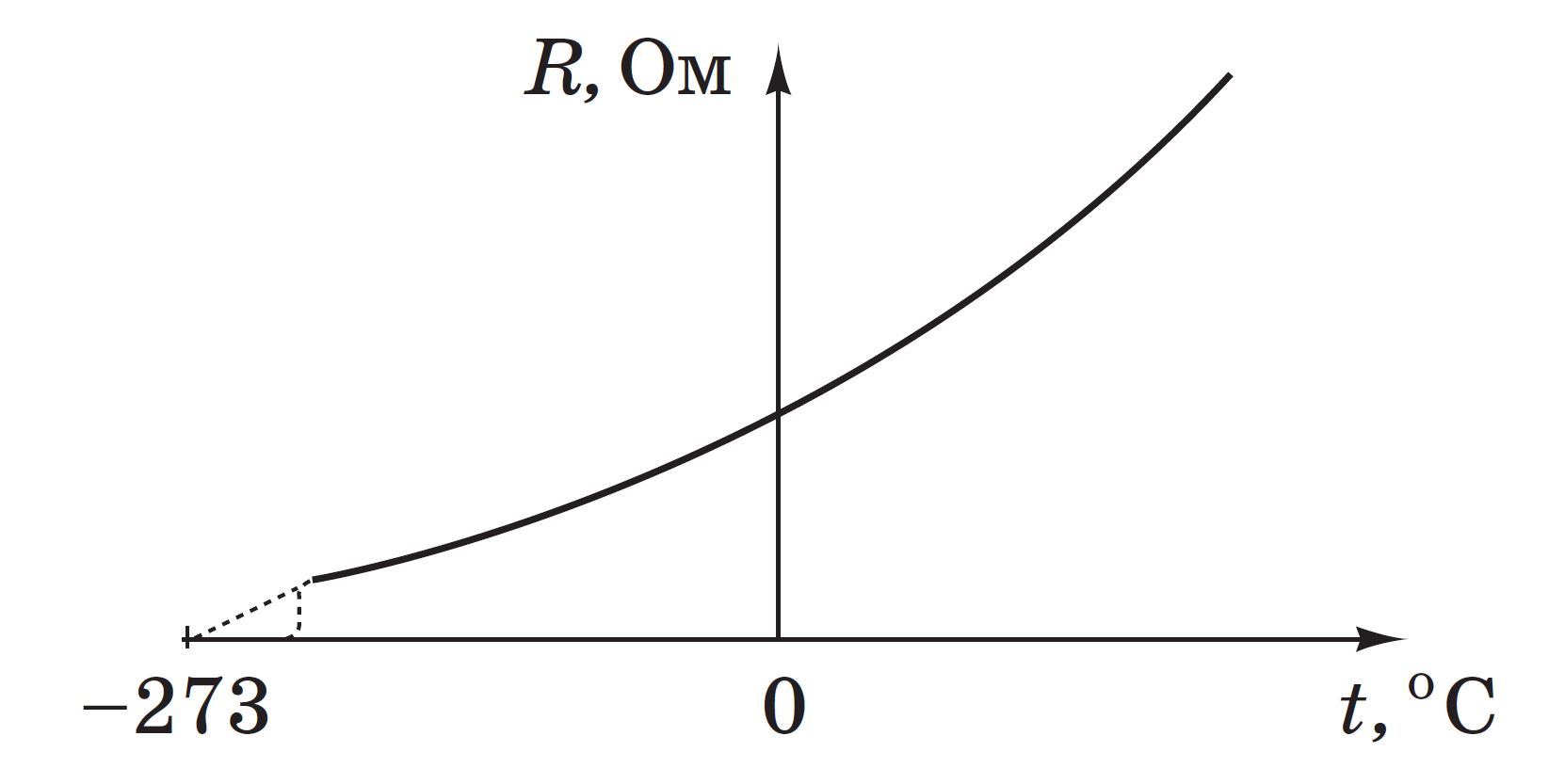

Отже, графік В задовольняє всім вищезазначеним умовам залежності електричного опору металу від температури.

Відповідь: B.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Закони електролізу.

Завдання скеровано на перевірку знання і розуміння законів Фарадея для електролізу і вміння їх застосовувати.

Запишімо закони Фарадея для електролізу.

1. Маса \(m\) речовини, яка виділяється на електроді під час електролізу, прямо пропорційна силі струму \(I\) та часу \(t\) його проходження крізь електроліт: \begin{gather*} m=kIt,\\[7pt] \text{або}\ \ m=kq, \end{gather*} де \(q\) ‒ заряд, що пройшов через електроліт; \(k\) ‒ коефіцієнт пропорційності, який називають електрохімічний еквівалент.

2. Електрохімічний еквівалент \(k\) прямо пропорційний відношенню молярної маси \(M\) елемента (тут – Гідрогену \(\mathrm{H^+}\)) до валентності \(n=1\) елемента в цій хімічній сполуці: $$ k=\frac 1F\cdot \frac Mn, $$ де \(F\) ‒ стала Фарадея, яка визначається як добуток модуля заряду електрона на сталу Авогадро: $$ F=|e|N_A. $$

Тобто стала Фарадея дорівнює модулю заряду електронів кількістю \(1\ \text{моль}.\)

Підставімо вирази для \(F,\) а потім для \(k\) у перший закон Фарадея: $$ m=kq=\frac{qM}{|e|N_An}. $$

Звідси $$ q=\frac{m|e|N_an}{M}. $$

Вираз $$ \frac mM=\mathbf{\nu}, $$ де \(\mathbf{\nu}\) - кількість речовини (моль) Гідрогену (атомарного водню).

Тобто $$ q=\mathbf{\nu}|e|N_An. $$

За умовою електролізом добули молекулярний водень. Його хімічна формула \(\mathrm{H_2}.\)

Кількість речовини \(\mathbf{\nu}_M\) молекулярного водню можна визначити з формули $$ \mathbf{\nu}_M=\frac{V}{V_M}, $$ де \(V\) ‒ об’єм водню, отриманий в результаті електролізу, \(V_M=22,4\ \text{л/моль}\) ‒ молярний об’єм (об’єм, який займає речовина кількістю \(1\ \text{моль},\) тобто молекулярного водню).

Атомів Гідрогену вдвічі більше, ніж молекул водню, тому і кількість речовини атомарного водню вдвічі більша за кількість речовини молекулярного водню: $$ \mathbf{\nu}=2\mathbf{\nu}_M. $$

Підставімо вираз для кількості речовини атомарного водню у формулу для визначення заряду й обчислімо його:

Є ще один спосіб визначити кількість речовини за допомогою рівняння стану газу ‒ рівняння Менделєєва ‒ Клапейрона:

В умові зазначено, що водень добуто за нормальних умов (н. у.). Нормальні умови у фізиці ‒ це: тиск \(p=10^5\ \text{Па},\) температура \(t=0\ ^\circ\mathrm{C}\ (273\ \text{К}).\) Універсальна газова стала \(R=8,3\ \text{Дж/(моль}\cdot \text{К)}.\) Об’єм \(V=11,2\ \text{л}=11,2\cdot 10^{-3}\ \text{м}^3.\) Отже,

Як бачимо, використавши цей спосіб, маємо приблизно те саме значення для кількості речовини молекулярного водню.

Обчислення в першому способі були без наближень і їх можна виконати без калькулятора. Також, в умові не зазначено, які точно числові дані брати для фізичних величин, що визначають нормальні умови, і для констант. Зваживши на це, зупинімося на відповіді, отриманій першим способом ‒ \(96\ \text{кКл}.\)

Відповідь: 96.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах.

Завдання скеровано на перевірку розуміння фізичної природи електричного струму в різних середовищах, а також залежності сили струму від температури.

Згідно з класичною електронною теорією модель внутрішньої будови металу – це утворена позитивно зарядженими йонами кристалічна ґратка, яка перебуває в «газі» вільних електронів. Якщо в металевому провіднику створити електричне поле, то на хаотичний рух електронів накладеться дрейф електронів у напрямку сили, що діє на електрони з боку електричного поля. Цей дрейф електронів і є електричним струмом у металах. Якщо підвищувати температуру металевого провідника, то йони у вузлах кристалічної ґратки коливатимуться з більшою амплітудою, хаотичність руху електронів збільшиться, і вони частіше зіштовхуватимуться з йонами. Відповідно опір (питомий опір) збільшуватиметься (див. графік), а сила струму зменшуватиметься за законом Ома для ділянки кола: $$ I=\frac UR, $$ де \(I\sim \frac 1R\) ‒ сила струму \(I,\) що обернено пропорційна до електричного опору \(R.\)

Електроліти ‒ тверді або рідкі речовини, які мають йонну провідність. Якщо в розчин або розплав помістити електроди, приєднані до різнойменних полюсів джерела струму, то, подібно до вільних електронів у металах, йони дрейфуватимуть у певному напрямку: позитивні йони (катіони) ‒ до негативного електрода (катода); негативні йони (аніони) ‒ до позитивного електрода (анода). Тобто в розчині виникне електричний струм. З підвищенням температури кількість йонів в електроліті значно збільшується, тому, незважаючи на збільшення кількості ефективних зіткнень, опір електроліту зменшується (див. графік), відповідно сила струму збільшується.

Напівпровідники, як це випливає з їхньої назви, за своєю провідністю посідають проміжне місце між провідниками й діелектриками. Серед валентних електронів обов’язково є електрони, кінетична енергія яких є достатньою, щоб покинути зв’язки і стати вільними. Якщо напівпровідниковий кристал помістити в електричне поле, то вільні електрони почнуть рухатися до позитивного полюса джерела струму й у напівпровіднику виникне електричний струм. Якщо напівпровідник нагріти або опромінити світлом, кількість вільних електронів і дірок збільшиться, відповідно збільшиться і провідність напівпровідника. На відміну від металевих провідників питомий опір напівпровідників зазвичай зменшується з підвищенням температури (див. графік), а отже, сила струму збільшується.

Відповідь: Б.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Електричний струм у газах. Несамостійні і самостійні розряди.

Завдання скеровано на перевірку розуміння несамостійного і самостійного газового розряду й уміння читати графіки.

Газовий розряд, який відбувається без дії зовнішнього йонізатора, називають самостійним газовим розрядом, а газовий розряд, який відбувається тільки під час дії зовнішнього йонізатора, називають несамостійним газовим розрядом.

Розгляньмо детальніше вольт-амперну характеристику (ВАХ) газового розряду. Закон Ома, що передбачає лінійну залежність струму \(I\) від напруги \(U,\) часто не виконуваний для газів. Пояснити особливості кривої можна зміною концентрації носіїв струму залежно від напруги.

Ділянці графіка 0‒1 відповідає залежність сили струму від напруги, яка підпорядкована закону Ома, ‒ пряма залежність.

На ділянці 1‒2 пряму залежність порушено. Напруга збільшується, а сила струму зростає повільніше ‒ усі носії швидко потрапляють на електроди й концентрація їх у розряді зменшується.

На ділянці 2‒3 збільшення напруги триває, а сила струму залишається незмінною. У сильному електричному полі всі заряджені частинки, які створює йонізатор, долітають до електродів. Найбільшу силу струму, що є можливою внаслідок дії даного йонізатора, називають струмом насичення \(I_\text{нас.}\)

На ділянці 3‒4 сила струму різко зростає за незначного збільшення напруги. Це відбувається завдяки йонізації газу електронним ударом, унаслідок чого кількість вільних заряджених частинок лавиноподібно або каскадно збільшується ‒ зростає концентрація носіїв струму в розряді (див. рисунок ‒ схему розвитку електронної лавини). Кількість їх зумовлена тепер не йонізатором, а дією самого поля, і провідність з несамостійної стає самостійною (відбувається пробій). Напругу, за якої запалюється самостійний розряд, називають напругою пробою.

Отже, самостійному газовому розряду відповідає ділянка 3‒4 графіка.

Відповідь: Г.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах.

Завдання скеровано на перевірку знання особливостей електричного струму в різних середовищах.

Електричний струм у газах ‒ газовий розряд ‒ це напрямлений рух вільних електронів, позитивних і негативних йонів.

Електричний струм у розчинах і розплавах електролітів – це напрямлений рух вільних йонів.

Електричний струм у металах – напрямлений рух вільних електронів.

Провідність напівпровідників зумовлена рухом вільних і зв’язаних електронів (електронна і діркова провідності).

Отже, лише в розчині електроліту електричний струм відбувається без участі вільних електронів.

Відповідь: Б.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах.

Завдання скеровано на перевірку знань про електричний струм у різних середовищах, а також розуміння і вміння застосовувати поняття, якими характеризують електричний струм у різних середовищах.

Електричний струм у газах ‒ газовий розряд ‒ це напрямлений рух вільних електронів, позитивних і негативних йонів.

Газовий розряд, який відбувається без дії зовнішнього йонізатора, називають самостійним газовим розрядом.

Розрізняють чотири види самостійних газових розрядів: іскровий, тліючий, дуговий, коронний.

Тліючий розряд виникає за невеликої напруги між електродами і низького тиску. Електрони розганяються до такої швидкості, що набувають енергії, достатньої для ударної йонізації. Тліючий розряд використовують у лампах денного світла (люмінесцентних трубках), кольорових газорозрядних трубках. Найважливіша галузь застосування ‒ квантові генератори світла (газові лазери).

Провідність напівпровідників зумовлена рухом вільних і зв’язаних електронів. Якщо до чистого напівпровідника додати невелику кількість певної домішки, то механізм його провідності зміниться. Оскільки за наявності домішок кількість носіїв струму збільшується (кожний атом домішки дає вільний електрон або дірку), провідність напівпровідників із домішками є набагато кращою, ніж провідність чистих напівпровідників.

Електричний струм у розчинах і розплавах електролітів – це напрямлений рух вільних йонів. Під час проходження електричного струму через електроліт відбувається перенесення хімічних складників електроліту. які виділяються на електродах ‒ осідають твердим шаром або виділяються в газуватому стані. Цей процес, пов’язаний з окисно-відновними реакціями на електродах, називають електролізом.

Електричний струм у металах – це напрямлений рух вільних електронів. З підвищенням температури питомий опір металу збільшується. Але в разі зниження температури майже до абсолютного нуля питомий опір деяких металів стрибком падає до нуля. Це явище називають надпровідністю. Наприклад, створення надпровідних ліній електропередачі дає змогу зекономити \(10–15\ \text{%}\) електроенергії. Водночас охолодження матеріалів до низьких температур досить затратне.

Діелектричною проникністю середовища називають фізичну величину, яка показує, у скільки разів напруженість електричного поля в речовині слабкіша від напруженості електричного поля у вакуумі.

Відповідь: 1В, 2А, 3Б, 4Г.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Закони електролізу.

Завдання скеровано на перевірку знання і застосування першого закону Фарадея для електролізу.

За першим законом Фарадея для електролізу маса речовини, яка виділяється на електроді під час електролізу, прямо пропорційна силі струму \(I\) та часу \(t\) його проходження через електроліт: $$ m=kIt,\ \text{або}\ m=kq, $$ де \(q\) ‒ заряд, що пройшов через електроліт; \(k\) ‒ коефіцієнт пропорційності, який називають електрохімічним еквівалентом.

Візьмемо до уваги: $$ kq=kIt\Rightarrow q=It\Rightarrow I=\frac qt. $$

Формулою \(I=\frac qt\) математично описано фізичний зміст сили струму як величини, якою характеризують електричний струм.

Обчислімо силу струму: $$ I=\frac{60\ \text{Кл}}{60\ \text{с}}=1\ \text{А}. $$

Відповідь: B.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Магнітне поле, електромагнітна індукція.

Завдання скеровано на перевірку вміння застосовувати теоретичні знання з електродинаміки для пояснення принципу дії відповідних технічних пристроїв.

На взаємодії магнітного поля постійних магнітів компаса з горизонтальним складником магнітного поля Землі заснований принцип дії цього приладу. Вільно обертова магнітна стрілка повертається навколо осі, розташовуючись уздовж силових ліній магнітного поля. Тож стрілка завжди вказує одним кінцем у напрямку ліній магнітної індукції, що йдуть до Південного магнітного (Північного географічного) полюса.

Посудину з високою стійкістю до впливів кислот, лугів і розчинників, у якій відбувається електроліз, називають електролітичною ванною (електролізером). Проходження електричного струму крізь розчин або розплав електроліту зумовлює хімічні реакції на поверхні поділу електрод ‒ розчин (розплав електроліту). Отже, хімічну дію електричного струму спостерігають під час проходження його крізь розчин електроліту в електролітичній ванні.

Електромагнітна індукція ‒ явище створення в просторі вихрового електричного поля змінним магнітним потоком. Один із наслідків електромагнітної індукції, практично важливий для генерації електричного струму, ‒ виникнення електрорушійної сили в провідному контурі, магнітний потік через який змінюється. Саме генератори змінного струму (ГЗС) ‒ це джерела електричної енергії, які створюють електрорушійну силу (ЕРС), що періодично змінюється.

Робота всіх електричних нагрівачів ґрунтується на тепловій дії струму: у таких пристроях енергія електричного струму перетворюється на внутрішню енергію нагрівача. Під час проходження електричного струму спіраль лампи розжарювання сильно нагрівається завдяки тепловій дії струму.

Будь-який напівпровідниковий діод складений із двох контактних напівпровідникових ділянок із різними типами провідності ‒ електронною і дірковою; до кожної ділянки приєднано виводи. Основна властивість напівпровідникового діода ‒ пропускати електричний струм переважно в одному напрямку.

Відповідь: 1Б, 2Г, 3А, 4В.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах.

Завдання скеровано на оцінювання розуміння природи струму в різних середовищах.

Характерні особливості проходження струму в різних середовищах такі:

A Електричний струм у газах (газовий розряд ) – це напрямлений рух вільних електронів, позитивних і негативних йонів.

У більшості газів у нормальному стані практично немає вільних носіїв заряду, що є ознакою діелектриків. Тому необхідно якось змусити електрони відділитися від атомів і приєднатися до інших, утворюючи і позитивні, і негативні йони. Цей процес, у результаті якого гази стають провідниками, називають йонізацією.

Щоб йонізувати газ, електронам у його атомах потрібно надати додаткової енергії, якої буде досить для того, щоби покинути атом. Є багато способів надати газу цю енергію, серед яких і термічна йонізація внаслідок нагрівання газу до високих температур. За термічної йонізації молекули рухаються настільки швидко, що часто стикаються одна з одною, у результаті таких зіткнень утворюються вільні електрони та йони.

Б Електричний струм у розчинах і розплавах електролітів – це напрямлений рух вільних йонів (як позитивних, так і негативних).

В Електричний струм у металах – це напрямлений рух вільних електронів.

Г Діелектрик – це речовина, яка погано проводить струм, а отже в ній майже немає зарядів що можуть вільно пересуватися.

Д У напівпровідниках \(n-\text{типу}\) електрична провідність зумовлена наявністю вільних електронів, а в провідниках \(p-\text{типу}\) – переміщенням порожніх місць, у яких електронів не вистачає, тобто дірок.

Відповідь: 1В, 2Б, 3А, 4Д.

Пояснення

ТЕМА: Закони електролізу.

Завдання скеровано на перевірку вміння застосовувати закони електролізу для розв’язування розрахункових задач.

Дано:
\(m_0=80,25\ \text{г}\)
\(m=80,73\ \text{г}\)
\(I=1\ \text{А}\)
\(t=25\ \text{хв}\)

Знайти:
\(k\ \left(\frac{\text{мг}}{Кл}\right)\ -\ ?\)

В електролітичній ванні на катодній пластині збирається речовина, що виділилася внаслідок електролізу.

За першим законом електролізу можна визначити масу міді, що виділилася: $$ \Delta m=kIt, $$ де \(m\) – маса речовини, \(I\) – сила струму, \(t\) – час, \(k\) – електрохімічний еквівалент речовини.

Тоді можна визначити електрохімічний еквівалент:

Відповідь: 0,32.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах.

Завдання скеровано на перевірку розуміння протікання електричного струму в різних середовищах, залежності сили струму від температури.

В розчинах або розплавах електролітів носіями електричного заряду є вільні йони. Із підвищенням температури кількість таких йонів значно збільшується. Тому, попри збільшення кількості зіткнень йонів, опір розчину або розплаву електроліту зменшується, а сила струму за незмінної напруги, відповідно, збільшується.

У газах за підвищення температури збільшується концентрація носіїв заряду – вільних електронів, позитивних і негативних йонів. Це приводить до зменшення опору й, відповідно, збільшенню сили струму.

Провідність напівпровідників зумовлена або вільними електронами, або переміщенням дірок. Із підвищенням температури зростає енергія теплового руху електронів і, як наслідок, збільшується кількість пар «електрон – дірка» в напівпровіднику. Збільшення кількості носіїв заряду приводить до збільшення провідності та зменшення опору. Відповідно зменшення опору веде до зростання сили струму.

У металах позитивні йони коливаються навколо положення рівноваги, а відносно вільні електрони переносять заряд. Середня швидкість теплового руху електронів провідності й енергія коливань йонів у вузлах кристалічних ґраток збільшуються з підвищенням температури металевого провідника. Унаслідок цього зростає і частота зіткнень електронів із йонами, що приводить до збільшення опору провідника та зменшення сили струму.

Відповідь: B.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Закони електролізу. Закони постійного струму. Закон Джоуля – Ленца.

Завдання скеровано на перевірку вміння розв’язувати комбіновані задачі з тем різних розділів, а саме застосування закону Джоуля – Ленца під час електролізу.

Кількість теплоти \(Q,\) що виділиться під час електролізу, можна обчислити за законом Джоуля – Ленца: $$ Q=I^2Rt, $$ де \(I\) – сила струму, \(R\) – опір розчину електроліту, \(t\) – час електролізу.

За умовою опір розчину електроліту й час електролізу відомі. Силу струму можна визначити з першого закону Фарадея: $$ m=kIt, $$ де \(m\) – маса речовини, яка виділяється на електроді під час електролізу, \(k\) – електрохімічний еквівалент. \begin{gather*} I=\frac{m}{kt};\\[6pt] I=\frac{0,3\cdot 10^{-3}\ \text{кг}}{10^{-8}\ \text{кг/Кл}\cdot 4000\ \text{с}}=7,5\ \text{А}. \end{gather*}

Підставмо значення всіх величин й обчислімо кількість теплоти, що виділиться під час електролізу: \begin{gather*} Q=I^2Rt=(7,5\ \text{А})^2\cdot 0,4\ \text{Ом}\cdot 4000\ \text{с};\\[7pt] Q=(7,5\ \text{А})^2\cdot (2^2\cdot 400)\ \text{Ом} \cdot \text{с};\\[7pt] Q=15^2\cdot 400\ \text{А}^2\cdot\ \text{Ом}\cdot \text{с};\\[7pt] Q=225\cdot 400\ \text{Дж};\\[7pt] Q=90\ 000\ \text{Дж};\\[7pt] Q=90\ \text{кДж}. \end{gather*}

Відповідь: 90.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Електричний струм у газах.

Завдання скеровано на оцінювання розуміння механізмів різних видів газових розрядів.

Дуговий газовий розряд виникає за високої температури (понад \(4000\ ^\circ\text{С}\) і майже за будь-якого тиску. Це яскраве дугоподібне полум’я.

Іскровий газовий розряд виникає за атмосферного тиску й великої напруги між електродами. Його тривалість дуже мала, він має вигляд яскравих і розгалужених зиґзаґів.

Жеврійний (тліючий) газовий розряд виникає за невеликої напруги між електродами й низького тиску. Цей тип розряду приводить до жевріння в трубках із низьким тиском газу.

Коронний газовий розряд виникає за близького до атмосферного тиску в сильному \((E\gt 500\ \text{кВ/м})\), різко неоднорідному електричному полі. Має вигляд фіолетового світіння у формі корони.

Відповідь: Б.

Пояснення

ТЕМА: Природні явища.

Завдання скеровано на перевірку вміння поєднувати фізичні явища з їхніми проявами в природі та використанням у техніці.

1. І під час дощу, і у зрошувальній системі краплі води рухаються під дією сили тяжіння.

2. У смерчі, пилососі й центрифузі використовують потоки рідин чи газів, що мають однакову форму.

3. У водоспаді та греблі електростанції потік води має майже однакову форму.

4. Полярне сяйво та світіння люмінесцентної трубки є проявом жеврійного (тліючого) газового розряду.

Відповідь: 1А, 2В, 3Б, 4Д.

Пояснення

ТЕМА: Електродинаміка. Закони постійного струму. Електричний струм у різних середовищах.

Завдання скеровано на оцінювання розуміння впливу струму на середовища, у яких він протікає.

Теплова дія струму полягає в тому, що будь-який провідник нагрівається під час проходження ним струму. Електрони, що рухаються під дією поля, зіштовхуються із частинками у кристалічній ґратці провідника. У результаті таких зіткнень частинки поглинають кінетичну енергію електронів, внутрішня енергія провідника росте, а отже збільшується і температура.

Електроплита працює саме завдяки цьому ефекту: металеві конфорки або спіралі нагріваються, коли по них тече струм, що й дає змогу готувати на них їжу.

У випадку Б ілюстровано йонну провідність електролітів, а у випадках В і Г – появу магнітного поля у провідниках зі струмом.

Відповідь: A.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах.

Завдання скеровано на перевірку розуміння поняття термоелектронної емісії.

Нитка розжарення нагріває катод, у результаті чого деякі його електрони отримують кінетичну енергію, більшу за роботу виходу матеріалу, і покидають катод.

Якщо катод підключений до негативного полюсу джерела, а анод до позитивного, то електрони, що утворилися внаслідок термоелектронної емісії, починають рухатися до анода, тобто через діод тече струм. Якщо полюси джерела підключити навпаки, то поле на катоді затримуватиме електрони.

Відповідь: Г.

Пояснення

ТЕМА: Електординаміка. Електричний струм у різних середовищах. Діод.

Завдання скеровано на перевірку вміння розв'язувати задачі на розрахунок електричних кіл і вольт-амперну характеристику діода.

За умовою діоди ідеальні, тобто коли діод має пряме підключення \(I\gt 0\) якщо \(U=0\), як за короткога замикання. Коли ідеальний діод підключено обернено, то \(I=0\), якщо \(U\gt 0\), як за розімкненого кола.

На схемі діоди \(\text{Д}_1,\ \text{Д}_3,\ \text{Д}_4\) підключено прямо й напруга на них нуль, а струм проходить. А ось у паралельно підключених лампах \(\text{Л}_1,\ \text{Л}_2,\ \text{Л}_3\ U=0\) і струму не буде.

Відповідь: Г.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Власна й домішкова електропроводність напівпровідників.

Завдання скеровано на перевірку розуміння поняття «домішкова провідність напівпровідників».

У напівпровідниках \(n\)-типу основними носіями заряду є негативно заряджені електрони.

Відповідь: А.

Пояснення

ТЕМА: Електричний струм у різних середовищах. Електричний струм у напівпровідниках. Електронно-дірковий перехід.

Завдання скеровано на оцінювання розуміння принципу роботи p-n переходу й основних його особливостей.

Зменшення опору зі збільшенням температури й освітленості є важливими особливостями напівпровідників.

p-n-Перехід – це ділянка контакту двох напівпровідників із різними типами провідності. Їхньою головною особливістю є одностороння провідність. Під час прямого підключення p-напівпровідник із дірковою провідністю з’єднують із позитивним полюсом джерела, а n-напівпровідник – із негативним полюсом. У такому разі електрони з напівпровідника n-типу рухаються до позитивного полюса джерела, а дірки з напівпровідника p-типу рухаються до негативного полюса джерела. Цей рух проходить крізь p-n перехід, а отже потоку електронів у колі від одного полюса джерела до іншого нічого не заважає (рис. 1).

Рис. 1. Процеси в p-n переході під час прямого підключення

Якщо p-n перехід до джерела навпаки (негативний полюс до напівпровідника p-типу, а позитивний до напівпровідника n-типу), то дірки й електрони знову почнуть рухатися до протилежних полюсів джерела, але цього разу рух відбувається не крізь p-n перехід, а навпаки. Тому потік електронів між полюсами джерела в колі майже зупиняється (рис. 2).

Рис. 2. Процеси в p-n переході під час зворотного підключення

Відповідь: B.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах.

Завдання скеровано на оцінювання розуміння принципів роботи напівпровідникових приладів і вольтметра.

1 Термістор – це напівпровідниковий прилад для контролювання температури. Принцип його роботи базується на тому, що в напівпровідників зі збільшенням температури зменшується питомий опір, тому зміна температури приводить до зміни провідності.

2 Сонячна батарея – це прилад для перетворення сонячної енергії на електричну. Вони зазвичай складаються з напівпровідникових фотоелементів, що працюють на внутрішньому фотоефекті. Сонячні промені вибивають із напівпровідника n-типу електрони, і вони рухаються до напівпровідника p-типу, де об’єднуються з дірками в пари. Між p-напівпровідником і n-напівпровідником у результаті цього утворюється різниця потенціалів.

3 Вакуумний діод – це прилад з однобічною провідністю, що складається з резервуару, у якому утворено вакуум, і двох електродів. У резервуарі катод нагрівається ниткою розжарення, у результаті чого деякі електрони катода отримують кінетичну енергію, більшу за роботу виходу матеріалу. Тоді вони покидають катод. Якщо катод підключено до негативного полюса джерела, а анод – до позитивного, то електрони, що утворилися внаслідок термоелектронної емісії, починають рухатися до анода, тобто через діод тече струм. Якщо полюси джерела підключити навпаки, то електрони затримуватиме поле на катоді.

4 Стрілочний вольтметр – це прилад для вимірювання напруги. Він складається з постійного магніту, усередині якого закріплено рамку. За підключення вольтметра в коло зі струмом по рамці починає текти струм, вона обертається. Обертання рамки зі струмом під дією магнітного поля постійного магніту через спеціальні кріплення, що складаються зі спіральних пружин і півосей, передаються стрілці, яка вказує на значення на шкалі.

Відповідь: 1Г, 2А, 3В, 4Д.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах.

Завдання скеровано на оцінювання розуміння поняття питомого опору й механізмів проходження струму в речовинах різної природи.

Для правильного розв’язання завдання потрібно пригадати механізм перенесення заряду в кожній із речовин.

У газах струм – це газовий розряд, тобто потік вільних йонів й електронів. Для того, щоби в газах виник струм, необхідно утворити в ньому вільні йони, яких зазвичай мало. Цей процес називають йонізацією. Коли температура газу висока, то його молекули рухаються з великими швидкостями, а отже за їхніх непружних зіткнень енергії може вистачити для того, щоби примусити електрон вилетіти з атома. Тому зі збільшенням температури в газі відбувається більше зіткнень, а отже утворюється більше вільних носіїв заряду. Тому питомий опір газів збільшується зі збільшенням температури.

У металах струм – це потік вільних електронів. Зі збільшенням температури їхній рух у металі ускладняється, що пояснюють квантовою теорією електропровідності. Тому питомий опір у металах зі збільшенням температури збільшується.

В електролітах струм – це потік вільних йонів. Зі збільшенням температури кількість йонів в електролітах збільшується, а тому зменшується питомий опір.

У напівпровідниках два типи провідності – електронна (за наявності вільних електронів) і діркова (за наявності вакантних місць або дірок). Зі збільшенням температури утворюється більше вільних носіїв заряду (електронів або дірок), тому питомий опір зменшується.

Відповідь: А, В, Г.

Пояснення

ТЕМА: Фізичні явища й фізичні величини.

Завдання скеровано на оцінювання розуміння поняття фізичного явища й фізичної величини.

Фізичне явище – це зміни в природі, які можна описати за допомогою відповідних фізичних законів.

Фізична величина – це кількісно виражена характеристика тіла або фізичного явища.

Проаналізуймо поняття, наведені в кожному варіанті відповіді.

У варіанті А теплопровідність, остигання і горіння – це фізичні явища, а площа – це фізична величина.

У варіанті Б падіння, електроліз і нагрівання – це фізичні явища, а ньютон – це одиниця вимірювання сили.

У варіанті В гальмування – це фізичне явище, кілограм і діоптрія – це одиниці вимірювання маси й оптичної сили лінзи відповідно, а густина – це фізична величина.

У варіанті Г всі поняття є фізичними явищами.

Відповідь: Г.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах.

Завдання скеровано на оцінювання знання особливостей проходження струму в різних середовищах.

За результатами аналізування ситуацій, описаних у завданні, можна дійти таких висновків:

А Вільними носіями заряду в газах є електрони, позитивні й негативні йони, а не лише електрони.

Б З підвищенням температури в напівпровідниках виникають додаткові вільні носії заряду, тому питомий опір зменшується.

В Йони в металах залишаються у вузлах кристалічної ґратки й не є вільними носіями заряду, а тому не беруть участь в електропровідності.

Г В електролітах негативні йони рухаються до анода, а позитивні – до катода, а не в один бік.

Відповідь: Б.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах.

Завдання скеровано на оцінювання розуміння природи струму в різних середовищах.

Для правильного розв’язання завдання потрібно розглянути характерні особливості проходження струму в різних середовищах.

1. Електричний струм у розчинах і розплавах електролітів є напрямленим рухом вільних йонів (як позитивних, так і негативних).

Після того, як електроди вводять у розчин, до катода прямують позитивні йони \(\mathrm{Na}^+,\) а до анода – негативні \(\mathrm{Cl}^-\). Під час електролізу на електродах унаслідок розрядження йонів виділяються речовини: на катоді замість катіонів Натрію молекули води відновлюються до водню, а на аноді хлорид-іони окиснюються до хлору. У результаті на катоді виділяються гази: на катоді – водень, а на аноді – хлор.

2. У напівпровідниках \(n\)-типу провідність зумовлено вільними електронами, а в провідниках \(p\)-типу – переміщенням порожніх місць, у яких електронів не вистачає, тобто дірок. За яскравого освітлення фотони вибивають електрони із кристалічної ґратки напівпровідника \(n\)-типу. Ці вибиті електрони можуть ставати додатковими носіями струму, що й зменшує опір.

3. Електричний струм у металах – це напрямлений рух вільних електронів. Зі збільшенням температури електричний опір у металах зростає через те, що електрони частіше зіштовхуються із йонами кристалічної ґратки, а тому повільніше рухаються у провіднику. За наближення температури до абсолютного нуля \(-273 °С\) опір провідників різко зменшується майже до нуля. Таке явище називають надпровідністю.

4. Електричний струм у газах (газовий розряд) – це напрямлений рух вільних електронів, позитивних і негативних йонів. У більшості газів у нормальному стані майже немає вільних носіїв заряду, що є ознакою діелектриків. Тому необхідно якось примусити електрони відділитися від їхніх атомів і приєднатися до інших з утворенням катіонів і аніонів. Цей процес, у результаті якого гази стають провідниками, називають йонізацією. Для йонізації електронам в атомах газу потрібно надати додаткової енергії, достатньої для того, щоб покинути атом. Є багато способів надати газу цю енергію, серед яких і термічна йонізація внаслідок нагрівання газу до високих температур. За термічної йонізації молекули рухаються настільки швидко, що часто стикаються між собою. Унаслідок таких зіткнень утворюються вільні електрони і йони.

Відповідь: 1В, 2А, 3Б, 4Г.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Електричний струм у газах.

Завдання скеровано на оцінювання розуміння різних видів газових розрядів й умов їхнього застосування в техніці.

Дуговий газовий розряд виникає за високої температури (понад 4000 °С) і майже за будь-якого тиску. Його характерною ознакою є яскраве дугоподібне полум’я. За такої високої температури з поверхні катода безперервно «випаровуються» електрони, а в стовпі розпеченого газу відбувається термічна йонізація. Це забезпечує ідеальні умови для впливу на металеві поверхні без прямого контакту приладу з ними.

Іскровий газовий розряд виникає за атмосферного тиску й великої напруги між електродами. Тривалість іскрового газового розряду дуже мала, тому його часто використовують під час підпалювання робочої суміші в циліндрі двигуна внутрішнього згоряння. Цикл усередині циліндра загалом займає мало часу й потребує швидкого нагрівання для роботи.

Тліючий (жеврійний) газовий розряд виникає за невеликої напруги між електродами й низького тиску. Цей тип розряду приводить до жеврійного світіння в трубках із низьким тиском газу навіть під дією слабкого електричного поля, що робить його найзручнішим для використання в освітленні.

Коронний газовий розряд виникає за тиску, близького до атмосферного в сильному \((E\gt 500\ \text{кВ/м}),\) різко неоднорідному електричному полі. Велике поле змушує йони рухатись із великою швидкістю і, як наслідок, великою кінетичною енергією, що викликає ударну йонізацію. Численні йони газу під час проходження між електронами заряджають дрібні частинки пилу, що також рухаються в полі й осідають на одному з електродів, звідки їх легко прибрати.

Відповідь: 1В, 2Д, 3А, 4Г.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Поняття про плазму.

Завдання скеровано на перевірку розуміння поняття плазми.

Пригадаймо, що плазма – це частково або повністю йонізований газ, у якому концентрації позитивних і негативних зарядів майже однакові. Під час йонізації нейтральні атоми газу втрачають електрони й перетворюються на позитивні йони. Тож вільними носіями в плазмі є як утворені вільні електрони, так і позитивні йони.

Відповідь: Г.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах.

Завдання скеровано на перевірку розуміння поняття термоелектронної емісії.

Термоелектронна емісія – це явище випромінювання електронів нагрітими тілами. Що вища температура тіла, то більша швидкість електронів, які покидають його поверхню.

Відповідь: Г.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Електричний струм у газах.

Завдання скеровано на оцінювання розуміння механізмів різних видів газових розрядів й умов їхнього застосування в техніці.

Дуговий газовий розряд виникає за високої температури (понад 4000 °С) і майже за будь-якого тиску. Це яскраве дугоподібне полум’я. За такої високої температури з поверхні катода безперервно «випаровуються» електрони, а в стовпі розпеченого газу відбувається термічна йонізація. Це забезпечує ідеальні умови для впливу на металеві поверхні без прямого контакту приладу з ними.

Іскровий газовий розряд виникає за атмосферного тиску й великої напруги між електродами. Його тривалість дуже мала, тому його часто використовують під час підпалювання робочої суміші в циліндрі двигуна внутрішнього згоряння. Цикл усередині циліндра загалом займає мало часу й потребує швидкого нагріву для роботи.

Жеврійний (тліючий) газовий розряд виникає за невеликої напруги між електродами й низького тиску. Цей тип розряду приводить до жевріння в трубках із низьким тиском газу навіть під дією слабкого електричного поля, що робить його найзручнішим для використання в освітленні.

Коронний газовий розряд виникає за близького до атмосферного тиску в сильному \((E\gt 500\ \text{кВ/м})\), різко неоднорідному електричному полі. Сильне поле змушує йони рухатися з великою швидкістю, а отже й кінетичною енергією, що зумовлює ударну іонізацію. Численні йони газу під час проходження між електронами заряджають дрібні частинки пилу, що також рухаються в полі й осідають на одному з електродів, звідки їх легко прибрати.

Відповідь: 1В, 2Д, 3А, 4Г.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Електричний струм у газах.

Завдання скеровано на перевірку розуміння механізму іскрового розряду.

Іскровий розряд виникає за атмосферного тиску та великої напруги.

Іскровий розряд має вигляд яскравих зиґзаґів із багатьма розгалуженнями.

Нетривалий, супроводжуваний характерним тріском.

Прикладом іскрового розряду є блискавка.

Відповідь: Б.

Пояснення

ТЕМА: Закони електролізу.

Завдання скеровано на перевірку вміння застосовувати закони електролізу для розв’язування розрахункових задач.

Дано:
\(S=120\ \text{см}^2\)
\(t=2\ \text{год}\)
\(I=0,3\ \text{А}\)
\(k=3\cdot 10^{-7}\ \frac{\text{кг}}{\text{Кл}}\)
\(\mathbf{\rho}=9\ \frac{\text{г}}{\text{см}^3}\)

Знайти:
\(d (\text{мкм})\ -\ ?\)

Нікелювання здійснюють електролізом. За першим законом електролізу можна визначити масу нікелю, що виділився:

За відомою масою \(m\) і густиною матеріалу \(\mathbf{\rho}\), то можна обчислити його об’єм: $$ \mathbf{\rho}=\frac mV\rightarrow V=\frac{m}{\mathbf{\rho}}. $$ Об’єм матеріалу можна виразити через товщину та площу його поверхні: $$ V=Sd\rightarrow d=\frac VS. $$

Тож, товщина матеріалу

Відповідь: 6.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Закони електролізу.

Завдання скеровано на перевірку знання і розуміння законів Фарадея для електролізу.

Відповідно до першого закону Фарадея для електролізу маса \(m\) речовини, яка виділяється на електроді під час електролізу, прямо пропорційна силі струму \(I\) й часу \(t\) проходження його через електроліт: $$ m=kIt, $$ де \(k\) ‒ коефіцієнт пропорційності, який називають електрохімічним еквівалентом.

За умовою завдання силу струму збільшили втричі, а час електролізу зменшили в \(6\) разів: $$ m'=k\cdot 3I\cdot\frac t6=\frac 12kIt=\frac 12 m. $$

Отже, після змін фізичних величин маса речовини, що виділяється на електроді, зменшиться вдвічі.

Відповідь: Г.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Електричний струм у розчинах і розплавах електролітів.

Завдання скеровано на перевірку знання різних середовищ і носіїв струму в них.

Силіцій ‒ це напівпровідник, електричні властивості якого істотно залежать від домішок, тому основними носіями заряду в ньому можуть бути і умовні частинки, що мають позитивний заряд – «дірки», і електрони.

Солона вода ‒ це розчин електроліту. Провідність такого розчину йонна, тобто носіями струму є лише позитивні і негативні йони.

Сплав міді з оловом ‒ це бронза, провідник. Носіями електричного струму в цьому сплаві є вільні електрони.

У газах, як то пара ртуті всередині лампи, носіями електричного струму є і вільні електрони, і позитивні та негативні йони.

Відповідь: Б.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Електричний струм у розчинах і розплавах електролітів.

Завдання скеровано на перевірку знання базових понять електролітичної дисоціації, рекомбінації, йонізації, фотоефекту й розуміння їхнього фізичного змісту.

Розпад молекул на йони під впливом полярних молекул розчинника називають електролітичною дисоціацією.

Наприклад, коли кристалик кухонної солі потрапляє у воду, полярні молекули води оточують йони Натрію і йони Хлору й відокремлюють їх від кристалика.

Унаслідок цього в розчині з’являються вільні заряджені частинки ‒ позитивні і негативні йони.

Злиття різнойменних йонів у молекулу чи кристал називають рекомбінацією йонів.

Утворення під впливом йонізатора позитивних і негативних йонів, а також, можливо, ще й вільних електронів із нейтральних молекул й атомів, називають йонізацією.

Вивільнення електронів речовини під дією електромагнітного випромінювання називають фотоефектом.

Відповідь: A.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Електричний струм у напівпровідниках.

Завдання скеровано на перевірку знання і розуміння будови й принципу дії напівпровідникового діода.

У ході вивчення залежності провідності напівпровідників від зовнішніх чинників виявили:

1) на відміну від металевих провідників питомий опір напівпровідників зазвичай зменшується з підвищенням температури (варіант Г неправильний);

2) питомий опір більшості напівпровідників зменшується зі збільшенням освітленості.

Але основна властивість напівпровідникового діода ‒ пропускати електричний струм переважно в одному напрямку.

Якщо напівпровідник містить дві дотичні ділянки з різними типами провідності, то на межі дотику утворюється \(p\text{-}n\text{-}\textbf{перехід},\) який має однобічну провідність.

Напівпровідниковий пристрій, у внутрішній будові якого сформований один \(p\text{-}n\text{-перехід},\) називають напівпровідниковим діодом.

Відповідь: B.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах.

Завдання скеровано на перевірку знання і розуміння особливостей протікання електричного струму в різних середовищах.

1. Електричний струм у розчинах і розплавах електролітів є напрямленим рухом вільних йонів.

Під час проходження електричного струму через електроліт відбувається перенесення хімічних складників електроліту, вони виділяються на електродах − осідають твердим шаром або виділяються в газуватому стані – відбувається електроліз (1 − В).

2. Напівпровідники за своєю провідністю посідають проміжне місце між провідниками і діелектриками.

Якщо напівпровідник нагріти або опромінити світлом, кількість вільних електронів і дірок збільшиться, відповідно збільшиться і провідність напівпровідника, а питомий опір більшості напівпровідників зменшиться зі збільшенням освітленості (2 − А).

3. Опір металевого провідника залежить не тільки від його геометричних розмірів і речовини, з якої він виготовлений, а й від температури.

Зі зниженням температури хаотичність теплового руху електронів зменшується, амплітуда коливань йонів у вузлах кристалічної ґратки, з якими зіштовхувалися електрони, теж зменшується, а отже, зростає провідність, а опір зменшується.

За температур, близьких до абсолютного нуля, питомий опір стрибком падає до нуля. Це явище назвали надпровідністю (3 ‒ Б).

4. Гази складаються з електрично нейтральних атомів і молекул і за звичайних умов майже не містять вільних носіїв струму, тобто є діелектриками.

А от якщо якось змусити електрон залишити атом, то в газі утворяться позитивні йони й вільні електрони; деякі електрони також можуть приєднатися до нейтральних молекул і атомів ‒ утворяться негативні йони. Цей процес утворення йонів і вільних електронів називають йонізацією. Зокрема, є термічна йонізація, коли енергія, необхідна для йонізації, виділяється під час непружного зіткнення молекул, які за високої температури газу мають велику швидкість (4 ‒ Г)

Відповідь: 1В, 2А, 3Б, 4Г.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах.

Завдання скеровано на перевірку знання і розуміння проходження процесів електричного струму в різних середовищах.

1 ‒ Б. Відразу після того як відбувся контакт двох напівпровідників із різними типами провідності, починається дифузія електронів і дірок. Електрони дифундують у напівпровідник \(p\text{-типу}\), і деякі з них рекомбінують із дірками; дірки «дифундують» у напівпровідник \(n\text{-типу}\), і деякі з них рекомбінують із вільними електронами. Тобто відбуваються процеси відновлення зв’язків (див. рисунок).

Унаслідок цих процесів:

1) у прилеглих до місця контакту ділянках напівпровідників зменшується концентрація вільних носіїв струму (\(n\text{-ділянка}\) втрачає вільні електрони, \(p\text{-ділянка}\) ‒ дірки), тому опір ділянки біля місця контакту істотно збільшується;

2) прилегла до місця контакту \(n\text{-ділянка}\) набуває позитивного заряду; прилегла до місця контакту \(p\text{-ділянка}\) набуває негативного заряду. Отже, навколо місця контакту формується подвійний запірний шар (\(p-n\) перехід).

Електронно-дірковий перехід (\(p-n\) перехід) ‒ це ділянка контакту двох напівпровідників із різними типами провідності ‒ дірковою (напівпровідник \(p\text{-типу}\)) та електронною (напівпровідник \(n\text{-типу}\)).

2 ‒ Г. Іскровий газовий розряд, який відбувається без дії зовнішнього йонізатора, називають самостійним газовим розрядом. Виникає він за атмосферного тиску та великої напруги між електродами. Має вигляд яскравих зигзагуватих смуг, що розгалужуються, триває лише кілька десятків мікросекунд і зазвичай супроводжується звуковими ефектами (потріскування, тріск, грім тощо). Використовують у запальних свічках бензинових двигунів, для обробки особливо міцних металів, для запобігання перенапрузі ліній електропередачі (іскрові розрядники). Приклад грандіозного іскрового розряду в природі ‒ блискавка.

3 ‒ А. У разі зниження температури деяких металів до температур, близьких до абсолютного нуля, їхній опір стрибком падає до нуля. Це явище називають надпровідністю.

Якщо в замкненому провіднику, який перебуває в надпровідному стані, створити електричний струм, то струм існуватиме в провіднику без підтримки джерела необмежений час. Створення надпровідних ліній електропередачі дозволяє зекономити \(10–15\ \text{%}\) електроенергії. Труднощі широкого застосування надпровідників пов’язані з необхідністю охолодження матеріалів до низьких температур ‒ це досить дорого коштує. Зараз створено матеріали, які переходять у надпровідний стан за температури близько \(100\ \text{К}\ (–173\ ^\circ\mathrm{C})\) і нижче. Останній рекорд високотемпературної надпровідності був поставлений 2015 р.: за величезного тиску (\(1\) млн атм) сірководень \(\mathrm{H_2S}\) перевели в надпровідний стан за температури \(–70\ ^\circ\mathrm{C}.\)

4 ‒ Д. Гальванопластика ‒ виготовлення за допомогою електролізу точних копій рельєфних виробів. Наприклад, восковий зліпок, укритий тонким шаром графіту, є катодом, срібна пластинка ‒ анодом (див. рисунок).

Метал нарощують на матриці (оригіналі) до потрібної товщини, а потім відокремлюють від неї, формуючи самостійний виріб, що точно відтворює форму оригіналу. Цей метод застосовують для створення складних виробів, які важко виготовити іншими способами, а також у ювелірній справі та для декоративних цілей.

Відповідь: 1Б, 2Г, 3А, 4Д.

Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах. Залежність опору металів від температури. Залежність опору напівпровідників від температури.

Завдання скеровано на перевірку проходження електричного струму в різних середовищах і залежність їхнього електричного опору від температури.

Опір металевого провідника з підвищенням температури збільшується.

Уявімо модель руху електрона в металі, у якому створено електричне поле. Відповідно до класичної теорії, електрон досить короткий час розганяється під дією електричного поля, потім, зіткнувшись із позитивним йоном, змінює напрямок свого руху, тоді знову набирає швидкості в напрямку дії поля, знову зіштовхується з йоном і так багато разів. Під час зіткнень електрон передає йону частину кінетичної енергії, здобутої внаслідок дії поля. Саме ці зіткнення зумовлюють опір металу. Тож коли нагріваємо метал, кількість таких зіткнень більшає, а отже, опір збільшується.

Вивчаючи залежність провідності напівпровідників від зовнішніх чинників, виявили: на відміну від металевих провідників питомий опір напівпровідників зазвичай зменшується з підвищенням температури.

Отже, правильне лише друге твердження.

Правильна відповідь: Б.


Пояснення

ТЕМА: Електродинаміка. Електричний струм у різних середовищах.

Завдання скеровано на перевірку знання механізмів провідності, розуміння явищ у різних середовищах і вміння їх класифікувати.

У напівпровідниках електричний струм можуть переносити електрони – негативно заряджені носії заряду, і дірки – умовні позитивно заряджені носії заряду. Саме рух дірок називають дірковою провідністю.

Щодо самостійного розряду, то він характерний для газів. Газовий розряд, який відбувається без дії зовнішнього йонізатора, називають самостійним газовим розрядом. Залежно від тиску й температури газу, конфігурації електродів і напруги між ними розрізняють чотири види самостійних газових розрядів: іскровий, тліючий, дуговий, коронний.

Надпровідність пов’язана з особливою властивістю певних матеріалів (металів) за дуже низьких температур. За температур, близьких до абсолютного нуля, питомий опір деяких металів стрибком падає до нуля.

Дисоціація пов’язана з розчинами й розплавами електролітів. Солі, кислоти або луги під час розчинення можуть розпастися на йони. Це явище називають електролітичною дисоціацією.

Правильна відповідь: В.
