ТЕМА: Електродинаміка. Закони постійного струму. Електровимірювальні прилади.

Завдання скеровано на перевірку розуміння деяких правил складання електричних кіл і підключення до них різних приладів.

Ні амперметр, ні вольтметр не мають впливати на значення вимірюваної величини, як будь-який вимірювальний прилад. До того ж в умові зазначено, що прилади та провідники є ідеальними. Це означає, що опором провідників можна знехтувати, а опір ідеального амперметра вважати рівним нулю. За цих умов послідовно підключений в електричне коло амперметр без утрат покаже значення тієї сили струму, що проходить через споживач (тут – резистор).

На відміну від амперметра опір ідеального вольтметра нескінченно великий. Такий опір не дає змоги струму проходити через вольтметр. Тому вольтметр показує точне значення напруги на ділянці кола, до якої він приєднаний паралельно. Тож підключення в електричному колі амперметра паралельно, а вольтметра послідовно зі споживачем є неправильним.

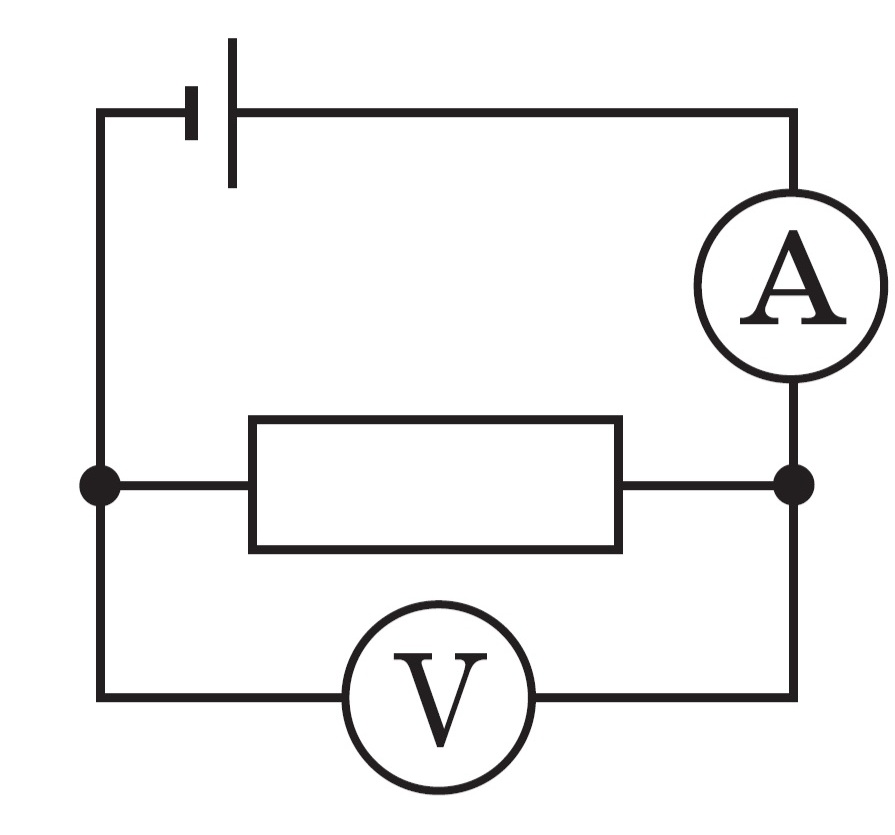

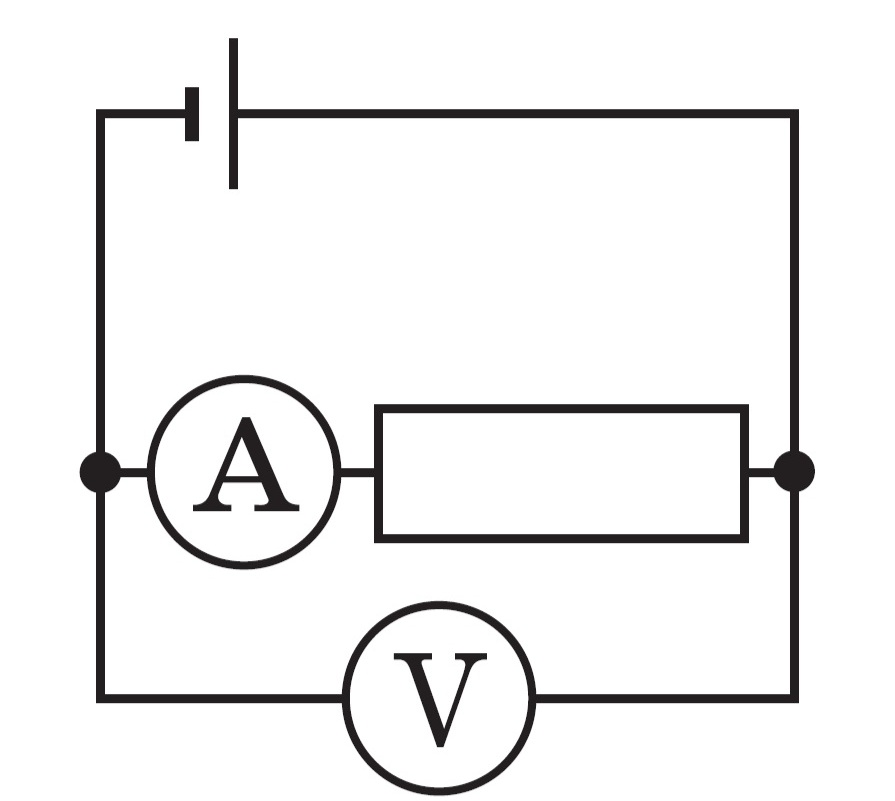

Якщо підключити вольтметр паралельно до споживача або до ділянки кола, де послідовно з’єднано амперметр і споживач, то вольтметр покаже падіння напруги на споживачі (амперметр ідеальний, тому не впливатиме на значення напруги).

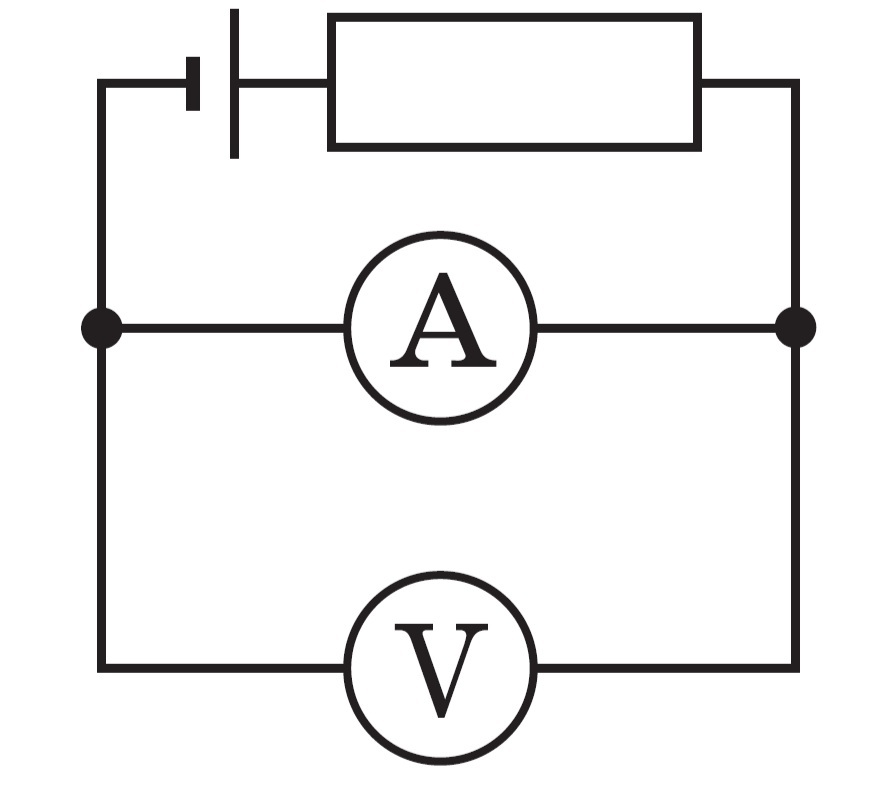

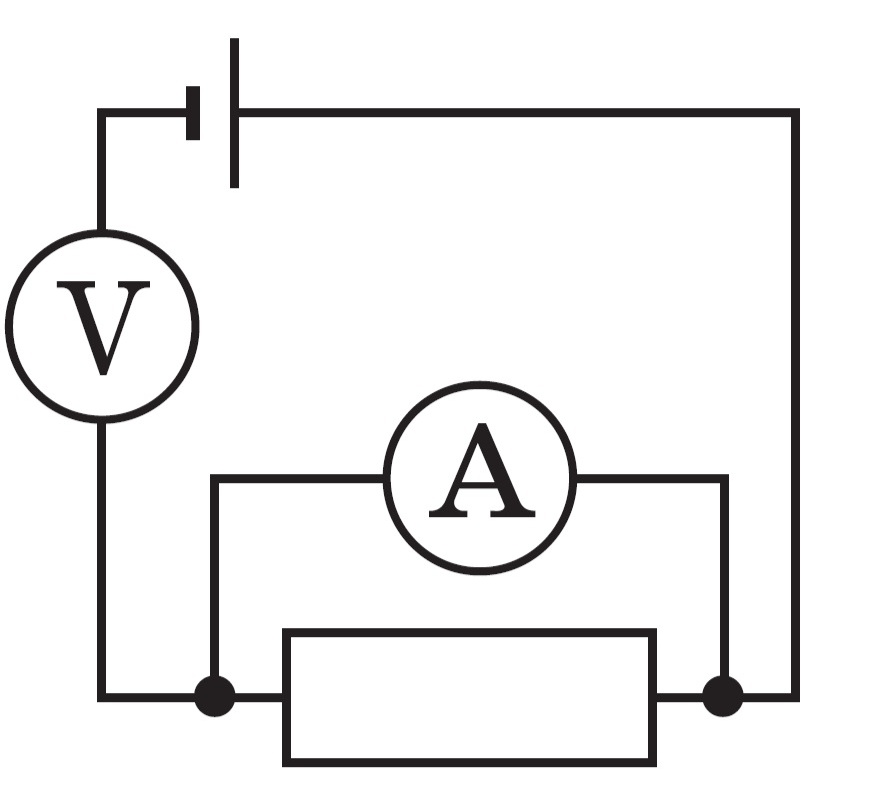

Якщо підключити вольтметр паралельно лише до амперметра, за законом Ома для ділянки кола напруга на амперметрі дорівнюватиме нулю, оскільки опір амперметра вважаємо рівним нулю: $$ U=IR\rightarrow 0, $$ де \(U\) – напруга, \(I\) – сила струму, \(R\) – опір.

Відповідь: A.

ТЕМА: Електродинаміка. Електричний струм у різних середовищах.

Завдання скеровано на перевірку розуміння протікання електричного струму в різних середовищах, залежності сили струму від температури.

В розчинах або розплавах електролітів носіями електричного заряду є вільні йони. Із підвищенням температури кількість таких йонів значно збільшується. Тому, попри збільшення кількості зіткнень йонів, опір розчину або розплаву електроліту зменшується, а сила струму за незмінної напруги, відповідно, збільшується.

У газах за підвищення температури збільшується концентрація носіїв заряду – вільних електронів, позитивних і негативних йонів. Це приводить до зменшення опору й, відповідно, збільшенню сили струму.

Провідність напівпровідників зумовлена або вільними електронами, або переміщенням дірок. Із підвищенням температури зростає енергія теплового руху електронів і, як наслідок, збільшується кількість пар «електрон – дірка» в напівпровіднику. Збільшення кількості носіїв заряду приводить до збільшення провідності та зменшення опору. Відповідно зменшення опору веде до зростання сили струму.

У металах позитивні йони коливаються навколо положення рівноваги, а відносно вільні електрони переносять заряд. Середня швидкість теплового руху електронів провідності й енергія коливань йонів у вузлах кристалічних ґраток збільшуються з підвищенням температури металевого провідника. Унаслідок цього зростає і частота зіткнень електронів із йонами, що приводить до збільшення опору провідника та зменшення сили струму.

Відповідь: B.

ТЕМА: Коливання і хвилі. Електромагнітні коливання і хвилі. Змінний електричний струм.

Завдання скеровано на перевірку розуміння умов виникнення змінного електричного струму й законів, якими описують його.

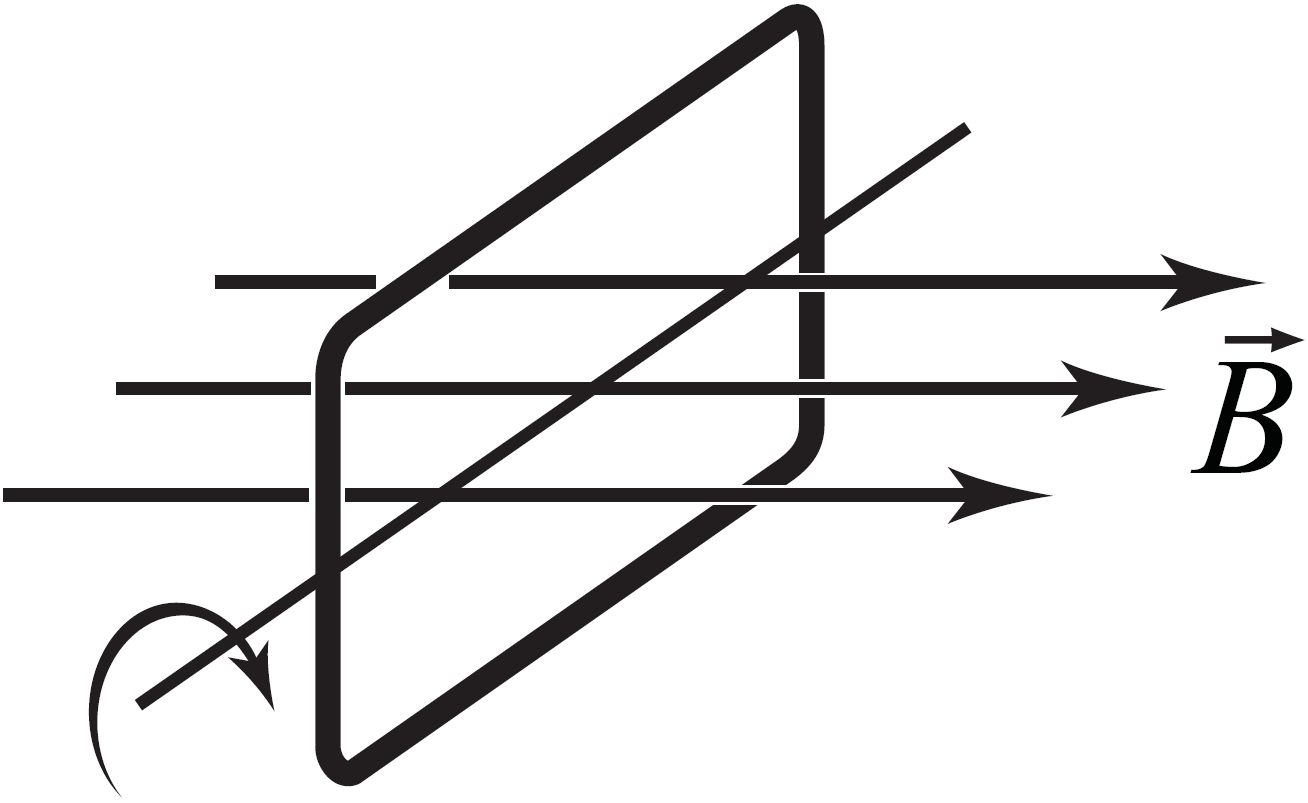

У рамці, яка зі сталою кутовою швидкістю обертається в магнітному полі, індукуватиметься змінна електрорушійна сила (ЕРС), яка змінюватиметься за гармонічним законом – із часом за законом синуса або косинуса.

Кут \(\alpha\) між нормаллю до площини рамки й вектором магнітної індукції під час обертання змінюватиметься за законом, який описують формулою $$ \alpha=\style{font-style:normal;font-weight:bold;font-size:1.1em}{\omega} t, $$ де \(\style{font-style:normal;font-weight:bold;font-size:1.1em}{\omega}\) – кутова швидкість, \(t\) – час обертання.

Тому й магнітний потік \(\text{Ф}\) через площину рамки змінюватиметься: $$ \text{Ф}=BS\cos\style{font-style:normal;font-weight:bold;font-size:1.1em}{\omega} t, $$ де \(B\) – магнітна індукція поля, \(S\) – площа рамки.

Відповідно ЕРС індукції \(e\) у даний момент часу (миттєве значення ЕРС), що виникає в рамці за законом Фарадея, змінюватиметься за законом $$ e(t)=\varepsilon_{\mathrm{max}}\sin\style{font-style:normal;font-weight:bold;font-size:1.1em}{\omega} t, $$ де \(\varepsilon_{\mathrm{max}}\) – амплітудне значення ЕРС, оскільки \(e(t)=-\text{Ф}'(t)\) – похідній магнітного потоку за часом \(t.\)

Згідно із законом Ома миттєве значення сили струму \(i\) в рамці змінюватиметься за законом \begin{gather*} i(t)=\frac{e}{R+r}=\frac{\varepsilon_{\mathrm{max}}\sin\style{font-style:normal;font-weight:bold;font-size:1.1em}{\omega} t}{R+r}=\\[6pt] =\frac{\varepsilon_{\mathrm{max}}}{R+r}\sin\style{font-style:normal;font-weight:bold;font-size:1.1em}{\omega} t=I_{\mathrm{max}}\sin\style{font-style:normal;font-weight:bold;font-size:1.1em}{\omega} t, \end{gather*} де \(R\) – опір активного навантаження, \(r\) – опір джерела (рамки), \(I_{\mathrm{max}}\) ‒ амплітудне значення сили струму.

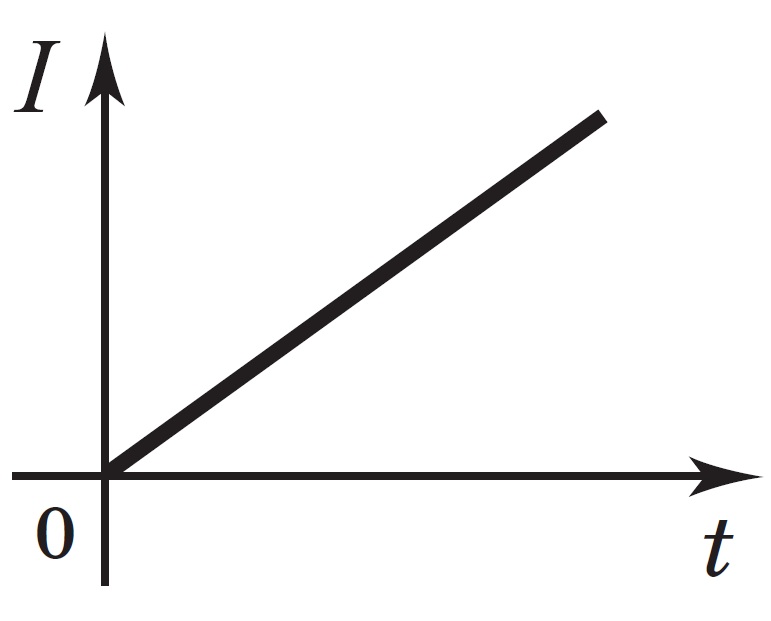

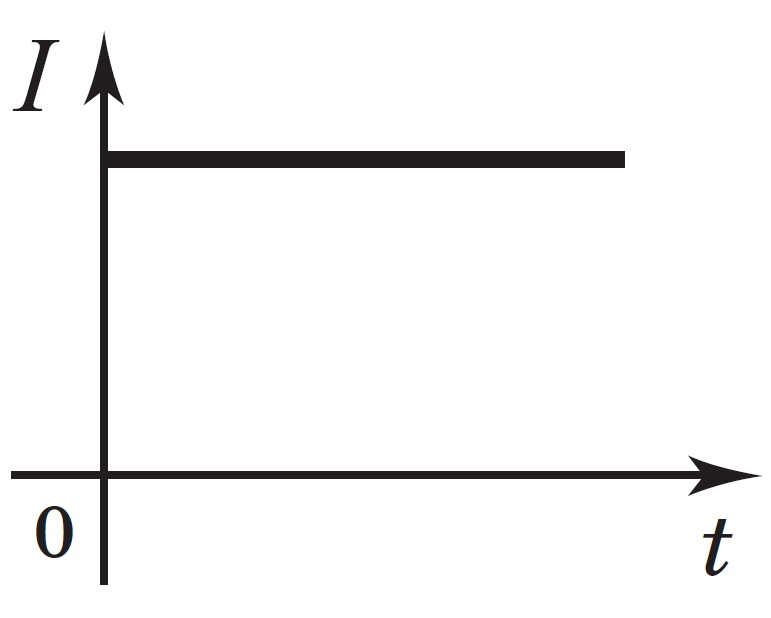

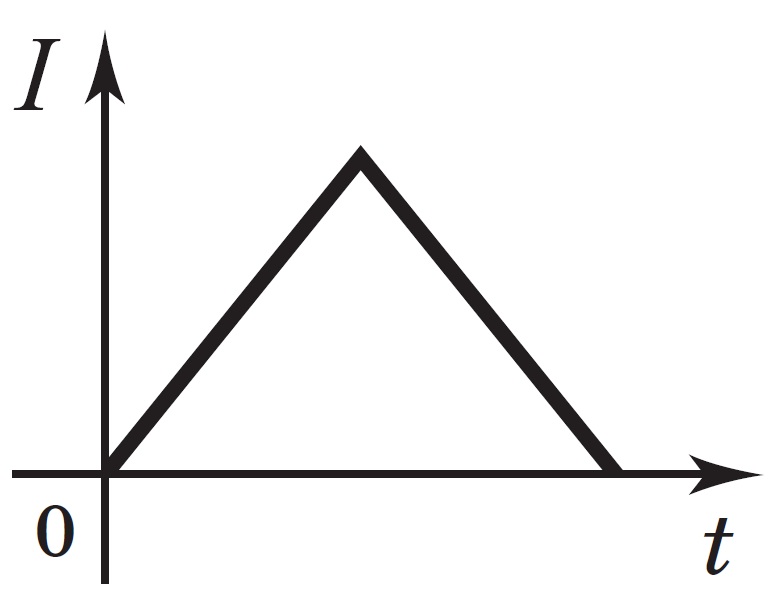

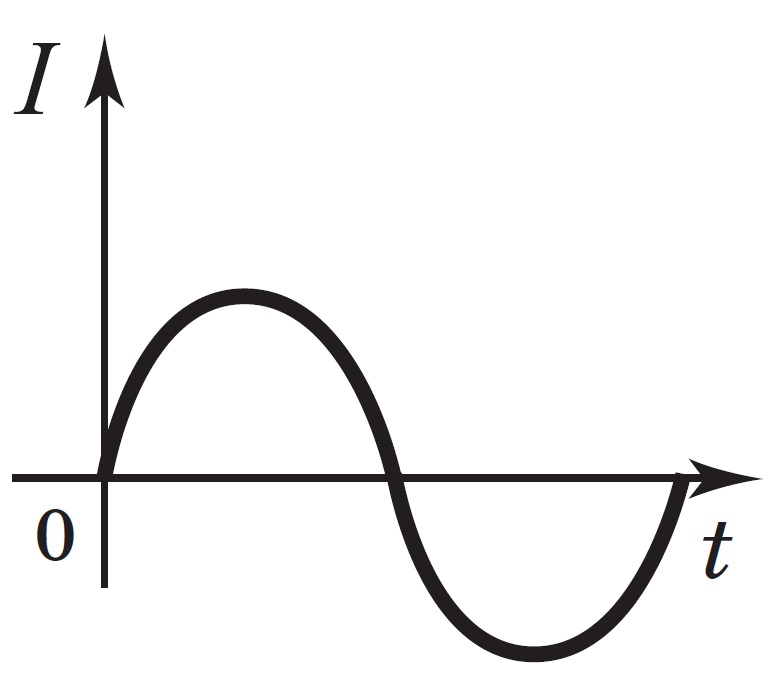

Отже, сила струму пропорційна часу, але під тригонометричною функцією. Тому із часом сила струму так само, як ЕРС індукції, змінюватиметься за законом синуса (або косинуса за певних умов).

Відповідь: B.

ТЕМА: Коливання і хвилі. Механічні коливання і хвилі. Коливання вантажу на пружині.

Завдання скеровано на перевірку розуміння особливостей коливання на пружині, фізичних величин, якими ці коливання описують, і закономірностей переходу одного виду енергії в інший.

Причиною коливань за умовою є сила пружності, що виникла в деформованій пружині. Оскільки ця пружина спільна для обох тягарців, то однаковою для них буде саме частота коливань пружини (пружина буде одночасно скорочуватися і видовжуватися для обох тіл, а частота – це кількість коливань за певний проміжок часу).

Потенціальна енергія пружини переходитиме в кінетичну енергію тягарця і навпаки. За умовою механічна енергія зберігається (утрати на тертя не враховуємо). Кінетична енергія прямо пропорційна масі, а маси тягарців різняться у 2 рази. Тому максимальна швидкість і, відповідно, максимальна кінетична енергія також різні. Оскільки потенціальна енергія теж різна, то й максимальне видовження пружини ‒ амплітуда ‒ різнитиметься для різних за масою тягарців.

Відповідь: A.

ТЕМА: Коливання і хвилі. Механічні коливання і хвилі. Вільні механічні коливання.

Завдання скеровано на розпізнання вільних механічних коливань у реальних прикладах.

Вільними є коливання, які відбуваються під дією внутрішніх сил системи після того, як її було виведено з положення рівноваги. Тобто певна зовнішня сила один раз подіяла на систему й після цього система сама виконує коливання.

На голку діє періодична зовнішня сила від обертання ручним чи ножним механічним або електроприводом. Ця сила, передана через усі необхідні для цього складники швейної машинки, змушує голку підніматися й опускатися.

Коливання буйка під дією хвиль і штори під дією протягу підтримуються нехай не періодичною зовнішньою силою, але силою, що діє постійно.

Пташка, коли злітала з гілочки, один раз відштовхнулася від неї, а після цього гілочка сама продовжила коливання, тому саме ці коливання є вільними.

Відповідь: Б.

ТЕМА: Коливання і хвилі. Електромагнітні коливання і хвилі. Вільні електромагнітні коливання в коливальному контурі.

Завдання скеровано на перевірку знання і розуміння коливального процесу в коливальному контурі, а також уміння описувати цей процес відповідним рівнянням.

Коливання в коливальному контурі відбуваються за гармонічним законом: $$ \chi(t)=A\cos(\style{font-style:normal;font-weight:bold;font-size:1.1em}{\omega} t+\style{font-style:normal;font-weight:bold;font-size:1.1em}{\varphi}_0), $$ де \(\chi\) ‒ значення змінної величини в даний момент часу \(t,\) \(A\) ‒ амплітудне значення змінної величини, \(\style{font-style:normal;font-weight:bold;font-size:1.1em}{\omega}\) – циклічна частота, \(t\) – час, \(\style{font-style:normal;font-weight:bold;font-size:1.1em}{\varphi}_0\) ‒ початкова фаза коливань.

У даному випадку за гармонічним законом змінюється напруга \(u\) на конденсаторі: $$ u=U_{\mathrm{max}}\cos\style{font-style:normal;font-weight:bold;font-size:1.1em}{\omega} t, $$ де \(U_{\mathrm{max}}\) – амплітудне значення напруги.

За активного опору \(R\) у коливальному контурі коливання згасні́, оскільки частина енергії електромагнітного поля під час кожного коливання перетворюється на внутрішню (теплову) енергію.

Однак у будь-якій реальній коливальній системі завжди є втрати енергії: під час механічних коливань енергія витрачається на долання сил тертя, деформацію; під час електромагнітних коливань – на нагрівання провідників, випромінювання електромагнітних хвиль тощо. Унаслідок цього амплітуда коливань із часом зменшується. А через певний інтервал часу, якщо немає надходжень енергії від зовнішнього джерела, коливання припиняються (згасають). Тому вільні коливання завжди є згасними.

В умові не задано амплітудне значення напруги. Тому обчислимо циклічну частоту \(\style{font-style:normal;font-weight:bold;font-size:1.1em}{\omega}:\) $$ \style{font-style:normal;font-weight:bold;font-size:1.1em}{\omega}=\frac{2\style{font-style:normal;font-weight:bold;font-size:1.1em}{\pi}}{T}, $$ де \(\style{font-style:normal;font-weight:bold;font-size:1.1em}{\pi}=3,14,\ T\) – період коливань; $$ \style{font-style:normal;font-weight:bold;font-size:1.1em}{\omega}=\frac{2\style{font-style:normal;font-weight:bold;font-size:1.1em}{\pi}}{2\style{font-style:normal;font-weight:bold;font-size:1.1em}{\pi}\sqrt{LC}}=\frac{1}{\sqrt{LC}}, $$ де \(L\) – індуктивність котушки, \(C\) – електроємність конденсатора;

Отже, рівняння, що відповідає умові завдання, $$ u=0,5\cos 2000 t. $$

Відповідь: Б.

ТЕМА: Коливання і хвилі. Оптика. Повне відбивання.

Завдання скеровано на перевірку розуміння явища повного відбивання і вміння бачити (виявляти) це явище в реальних прикладах.

Повне відбивання світла спостерігають, коли заломлення світла немає, тобто світло повністю відбивається від межі поділу із середовищем меншої оптичної густини.

Світловод – це волокно зі скла чи штучного матеріалу, а також трубка або плівка для передавання світла навіть на дуже великі відстані завдяки ефекту багаторазового повного внутрішнього відбивання. Світловоди використовують у телетрансляції, у медичних приладах для спостереження органів ізсередини (ендоскопія) тощо.

Коли світло поширюється в тумані, то воно розсіюється – багато разів невпорядковано змінює напрямок, відбиваючись від великої кількості маленьких крапельок води.

Якщо розмір отвору, крізь який проходить світло, такого ж порядку, як довжина світлової хвилі, то спостерігають дифракцію – огинання країв вузького отвору та проникнення світла в ділянку геометричної тіні. Наприклад, під час світіння ліхтаря промені відбиваються від його обмежувальної поверхні й на краях напрямленого пучка світла можна побачити дифракцію.

Отже, повне відбивання спостерігають під час поширення світла у світловоді.

Відповідь: Г.

ТЕМА: Квантова фізика. Елементи теорії відносності. Взаємозв’язок маси й енергії.

Завдання скеровано на перевірку розуміння потужності й уміння визначати її.

Потужність випромінювання \(P\) – це повна енергія \(E,\) яку переносить світло за одиницю часу \(t:\) $$ P=\frac Et. $$

Виділення тілом енергії (випромінювання) супроводжується зменшенням його маси. Зміна енергії тіла прямо пропорційна зміні його маси: $$ \Delta E=\Delta mc^2, $$ де \(m\) – маса тіла, \(c\) – швидкість поширення випромінювання.

Відповідно \begin{gather*} P=\frac{\Delta E}{t}=\frac{\Delta mc^2}{t};\\[6pt] \Delta m=\frac{Pt}{c^2}. \end{gather*}

Перед обчисленням потрібно перевести значення часу в систему СІ: \(3\ \text{хв} = 180\ \text{с.}\)

Відповідь: B.

ТЕМА: Квантова фізика. Елементи теорії відносності. Атом та атомне ядро. Випромінювання і поглинання світла атомом. Оптика.

Завдання скеровано на перевірку розуміння природи світла.

Природу світла пояснюють двома різними теоріями – корпускулярною і хвильовою.

Згідно з корпускулярною теорією світло – це потік корпускул (частинок), випромінюваних світними тілами, а рух світлових корпускул підпорядкований законам механіки.

За хвильовою теорією світло – це поздовжні механічні хвилі, що поширюються у світовому ефірі – гіпотетичному пружному середовищі, яке заповнює весь світовий простір.

Отже, першою теорією можна пояснити деякі властивості світла, а ті властивості, які нею пояснити неможливо, пояснюють другою теорією.

Розкладання світла у спектр – дисперсію світла – пояснюють залежністю абсолютного показника заломлення середовища від частоти світлової хвилі, а не корпускулярною природою.

Інтерференція – накладання хвиль, унаслідок якого в деяких точках простору спостерігають стійке в часі посилення (або послаблення) результувальних коливань.

Фотоефектом називають взаємодію світла з речовиною, супроводжувану випромінюванням (емісією) електронів (частинок). Тому все, що стосується фотоефекту, пояснюють корпускулярною теорією.

Відповідно до теорії Бора атоми випромінюють світло квантами. Це правильне твердження. Квант ‒ це елементарна дискретна неподільна частка, порція світлової енергії. Для опису їхніх корпускулярних властивостей використовують закони не класичної, а квантової механіки.

Відповідь: Г.

ТЕМА: Квантова фізика. Елементи теорії відносності. Атом та атомне ядро. Методи реєстрування йонізувального випромінювання.

Завдання скеровано на перевірку знання і розуміння дії пристроїв для реєстрування йонізувального випромінювання.

Загальний принцип реєстрування йонізувального випромінювання полягає в реєстрації дії цього випромінювання.

Бульбашкова камера є трековим детектором. Робочим тілом у бульбашковій камері є перегріта рідина: йони, які утворюються вздовж траєкторії руху частинки, стають центрами кипіння. Унаслідок цього виникає ланцюжок бульбашок, за якими й фіксують випромінювану частинку (випромінювання)

Унаслідок руху швидкої зарядженої частинки в шарі фотоемульсії проступають сліди (треки) первинної частинки та всіх заряджених частинок, що виникли внаслідок ядерних взаємодій. За товщиною і довжиною треків можна визначити заряди частинок та їхню енергію.

Газорозрядний лічильник і йонізаційна камера працюють за одним принципом: робоче тіло – газ – розміщено в електричному полі з високою напругою; заряджена частинка, що пролітає крізь газ, йонізує його, і в пристрої виникає газовий розряд.

Камера Вільсона – також трековий детектор. Це контейнер, заповнений парою спирту або ефіру. Під час різкого опускання поршню пара внаслідок адіабатного розширення охолоджується і стає перенасиченою. Заряджена частинка, потрапивши в перенасичену пару, йонізує на своєму шляху молекули пари. Йони, що утворилися, стають центрами конденсації. Ланцюжок крапель cконденсованої пари вздовж траєкторії руху (треку) частинки знімають на камеру або фотографують.

Відповідь: A.

ТЕМА: Механіка. Молекулярна фізика і термодинаміка. Електродинаміка.

Завдання скеровано на перевірку знань і розуміння принципів дії пристроїв і механізмів із різних розділів фізики.

Гальмівні механізми (дискові або барабанні) не дають обертатися колесам, унаслідок чого автомобіль зменшує швидкість. Принцип дії гальмівного механізму заснований на використанні сили тертя. Під час гальмування кінетична енергія переходить у внутрішню.

Тепловий двигун – це машина, яка працює циклічно й перетворює енергію палива на механічну роботу. Робоче тіло (газ, який виконує роботу під час свого розширення) отримує певну кількість теплоти від нагрівника. Ця теплота частково перетворюється на механічну енергію (робоче тіло виконує роботу), а частково передається холодильнику.

Індукційні генератори струму перетворюють механічну енергію на електричний струм. Складені з металевого осердя, у пази якого поміщено обмотку. Кінці обмотки з’єднані з кільцями, до кожного з яких притиснуто щітку для відведення напруги до споживача. Осердя з обмоткою (ротор) обертається в магнітному полі нерухомого постійного магніту або електромагніту.

Електричний двигун є пристроєм для перетворення електричної енергії на механічну та приведення до руху машин і механізмів. Робота електродвигуна основана на втягуванні або виштовхуванні провідника з електричним струмом у магнітному полі й дії на провідник зі струмом сили Ампера. Під час роботи двигуна рух ротора (рухомої частини двигуна) передається валу, а з нього – безпосередньо до споживача.

Відповідь: 1А, 2Б, 3В, 4Г.

ТЕМА: Молекулярна фізика і термодинаміка. Основи молекулярно-кінетичної теорії. Основні положення молекулярно-кінетичної теорії та експериментальне обґрунтування їх.

Завдання скеровано на перевірку розуміння будови речовини в різних фазових (агрегатних) станах.

Кристал солі – це тверда йонна речовина. У ній йони розташовані в певному порядку (утворюють кристалічні ґратки) на відстанях, порівнюваних із розмірами йонів. Тому електростатичні сили втримують йони, що здійснюють малі коливання навколо положень рівноваги.

Вода в басейні – рідина. Молекули рідини розташовані хаотично. Середня відстань між молекулами порівняна з їхніми розмірами. Тому міжмолекулярні сили втримують молекули біля положення рівноваги. Кожна молекула рідини певний час (бл. 10–11 с) здійснює рух, подібний до коливального, потім перескакує в інше місце та знову коливається біля нового положення рівноваги. Час «осідлого життя» молекули в сотні разів більший за час «переходу».

Атмосферний кисень – газ. Молекули газів розташовані безладно й на відстанях, які в десятки разів більші за розміри самих молекул. На таких відстанях молекули майже не взаємодіють одна з одною. Тому, безперервно зіштовхуючись, молекули газів розлітаються на всі боки доти, доки не зустрінуть якусь перешкоду, наприклад, стінки посудини.

Йонізований газ – це плазма, так званий четвертий агрегатний стан речовини. Слово «йонізований» означає, що від значної частини атомів або молекул відокремлений принаймні один електрон. Плазма має властивості, схожі на газоподібний стан речовини (частинки рухаються вільно й відстань між частинками значно більша за розмір частинок). На відміну від газу в плазмі є далекосяжна кулонівська взаємодія між частинками, тобто вони взаємодіють навіть на великих відстанях.

Відповідь: 1В, 2Б, 3А, 4Д.

ТЕМА: Електродинаміка. Магнітне поле, електромагнітна індукція. Сила Ампера.

Завдання скеровано на перевірку розуміння дії магнітного поля на провідник з електричним струмом.

Силу, із якою магнітне поле діє на провідник зі струмом, називають силою Ампера \(F_А.\)

Напрямок дії сили Ампера визначають за правилом лівої руки: якщо ліву руку розташувати так, щоб лінії магнітної індукції \(B\) входили в долоню, а чотири витягнуті пальці вказували напрямок струму в провіднику, то відігнутий на \(90^\circ\) великий палець укаже напрямок сили Ампера.

Розгляньмо кожний зображений варіант. Ліву руку орієнтуватимемо відносно сторінки з рисунком.

На рисунку 1 вектор магнітної індукції напрямлений перпендикулярно до площини рисунка від вас (позначено хрестиком). Отже, орієнтуємо ліву руку долонею до себе (лінії магнітної індукції входять в долоню), чотири пальці напрямлені вертикально вгору за напрямком струму, тоді великий палець, відігнутий на \(90^\circ ,\) буде напрямлений ліворуч у площині рисунка.

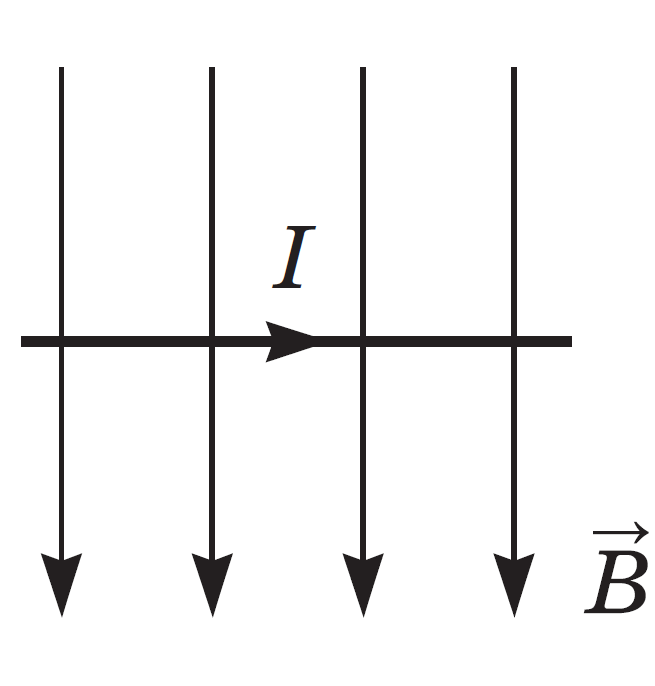

На рисунку 2 вектор магнітної індукції напрямлений вертикально вниз, отже долоню орієнтуємо торцем (перпендикулярно) до площини рисунка, а чотири пальці руки спрямовуємо праворуч за напрямком сили струму. Тоді великий палець, відігнутий на \(90^\circ ,\) буде напрямлений перпендикулярно до площини рисунка від вас.

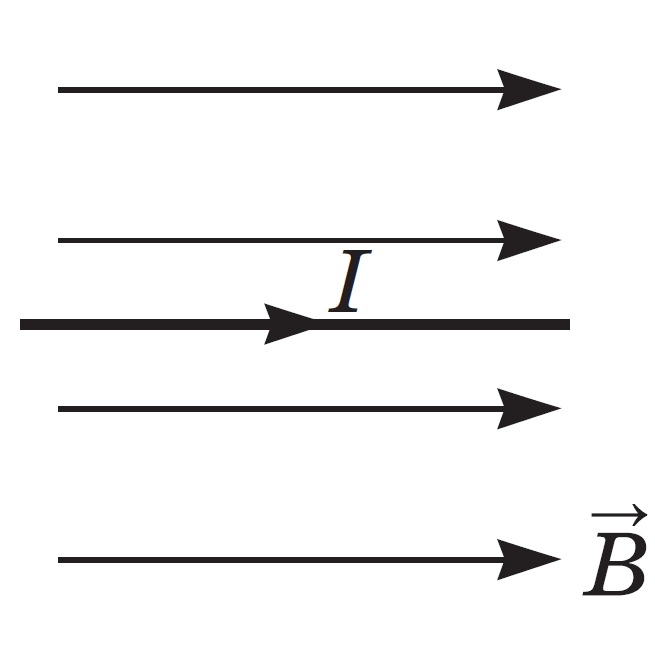

На рисунку 3 сила Ампера не діятиме, оскільки напрямок сили струму збігається з напрямком вектора магнітної індукції і неможливо зорієнтувати ліву руку відповідно до правила визначення сили Ампера. За формулою сила Ампера також дорівнює нулю. Оскільки кут \(\alpha\) між напрямком струму в провіднику й вектором магнітної індукції дорівнює \(0^\circ ,\) синус кута \(0^\circ\) дорівнює нулю, відповідно й сила Ампера дорівнює нулю: $$ F_A=BIl\sin\alpha, $$ де \(l\) – довжина провідника; $$ F_A=BIl\sin 0^\circ=BIl\cdot 0=0. $$

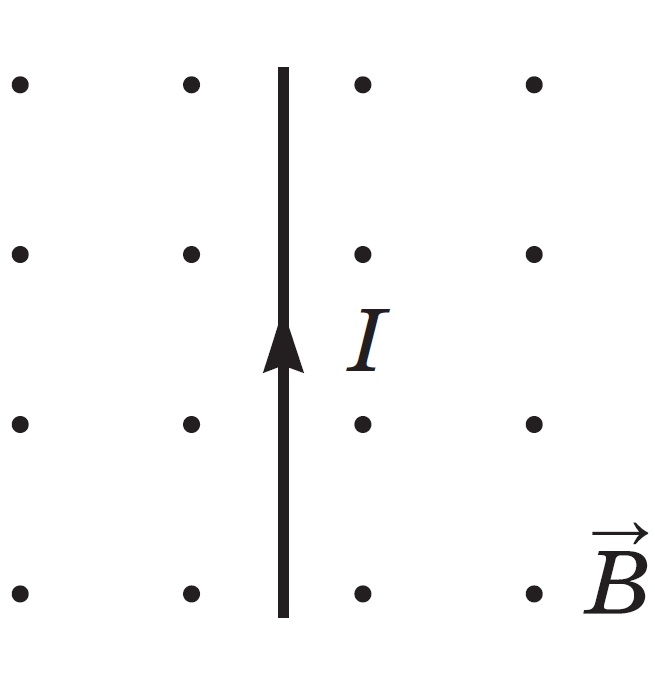

На рисунку 4 вектор магнітної індукції напрямлений перпендикулярно до площини рисунка до вас (позначено точками). Отже, орієнтуємо ліву руку долонею від себе (лінії магнітної індукції входять в долоню), чотири пальці напрямлені вертикально вгору за напрямком струму, тоді великий палець, відігнутий на \(90^\circ,\) буде напрямлений праворуч у площині рисунка.

Відповідь: 1А, 2В, 3Д, 4Б.

ТЕМА: Коливання і хвилі. Оптика. Шкала електромагнітних хвиль. Властивості електромагнітного випромінювання різних діапазонів.

Завдання скеровано на перевірку знань про різні види електромагнітного випромінювання і їхні джерела.

Під час розпаду радіонуклідів у ядерному реакторі виникає радіоактивне випромінювання, один із видів якого – гамма-промені.

Будь-які тіла, температура яких вища від абсолютного нуля, випромінюють інфрачервоні промені. Саме на цьому ґрунтується застосування їх у тепловізорах – приладах нічного бачення. Тому гарячий чай є джерелом інфрачервоного (теплового) випромінювання.

Радіохвилі – від наддовгих із довжиною понад \(10\ \text{км}\) до ультракоротких і мікрохвиль із довжиною менш ніж \(0,1 \ \text{мм}\) – породжує змінний електричний струм. Електромагнітні хвилі радіодіапазону породжені високочастотним змінним струмом, який створюють генератори високочастотних електромагнітних коливань. У цьому завданні джерелом радіохвиль є супутник зв’язку.

Люмінофор – речовина, яка здатна світитися за збудження, тобто люмінесціювати. Люмінофори широко використовують в електроніці, наприклад, ними вкривають екран телевізора, електропроменевої трубки, де їхнє світіння за бомбардування електронами формує зображення, у сцинтиляційних лічильниках тощо. Людське око сприймає це світіння, отже це діапазон видимого світла.

Відповідь: 1В, 2А, 3Г, 4Д.
